| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | CE LM80 ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| имя: | SMD LED 3030 белого цвета | Входное напряжение (В): | 36В |
|---|---|---|---|
| Световой поток (лм): | 170-180лм | Сила: | 1 Вт |
| ССТ: | 2700К 3000К 6000К | Гарантия (год): | 2 года |
| Рабочее время (часы): | 20000 | Индекс цветопередачи (Ra): | 80 |
| Рабочая температура (℃): | -40-85 | Заявление: | тренажерный зал свет |
| Выделить: | 36v обломок приведенный smd 3030,Обломок СИД SMD 3030,наивысшая мощность 3030 привела обломок |
||
Введение приложения:
Светоизлучающий диод (LED) излучает светпутем подачи прямого тока на p-n переход составного полупроводника.Когда через светодиод проходит прямой ток, переносчики (электроны и дырки) движутся.

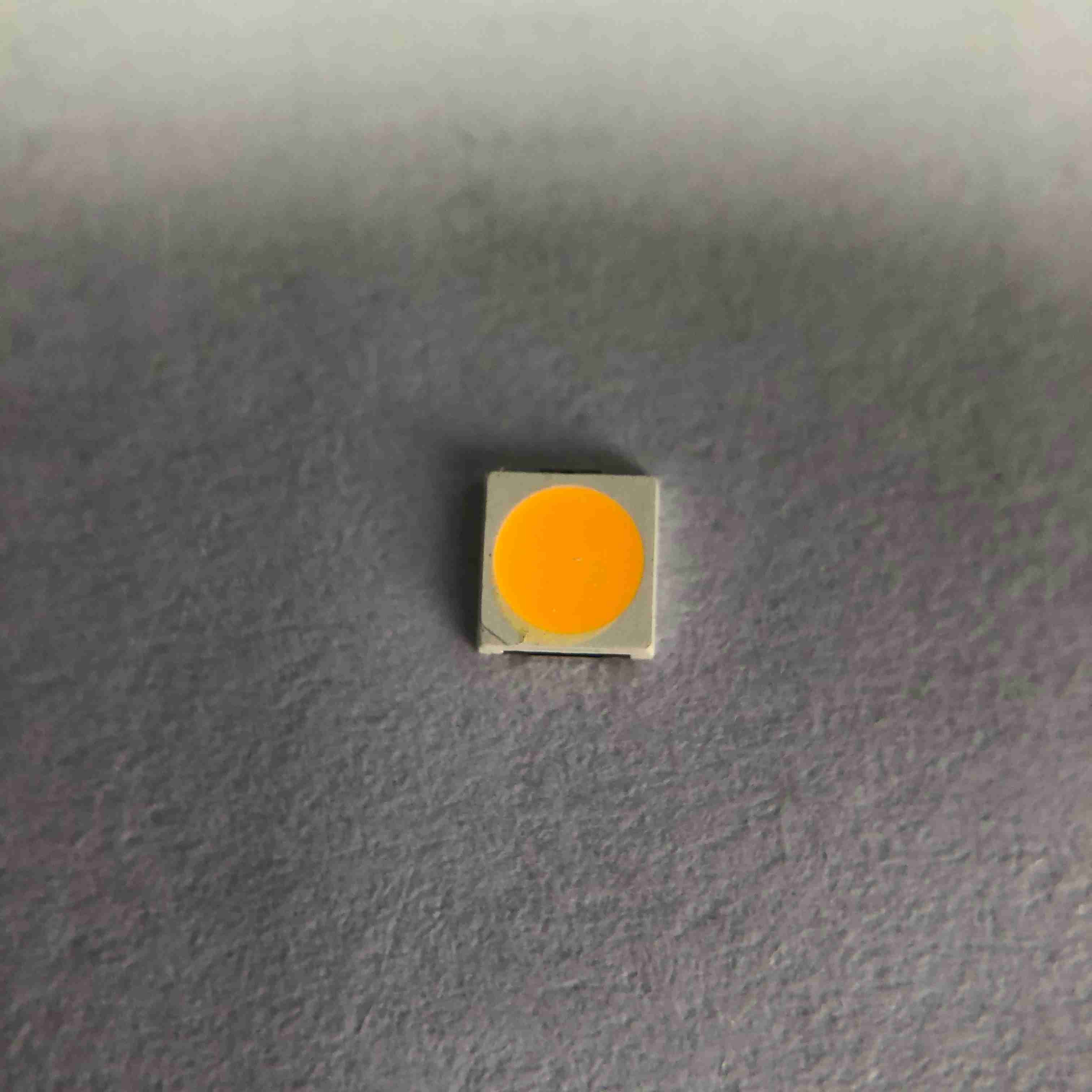

ОБЛОМОК СИД люмена 36В 30МА 180лм 3030 ППТ СМД ИСПОЛЬЗУЕТСЯ ДЛЯ ЛАМПЫ СПОРТА И СВЕТИЛЬНИКА СПОРТА
Краткие сведения:
| Входное напряжение (В): | 36В |
| Гарантия (год): | 2 года |
| Тип: | Смд светодиодный чип 3030 |
| Сервис световых решений: | Освещение и схемотехника |
| Световая эффективность (лм/Вт): | 180лм |
| Срок службы (часы): | 50000 |
| Время работы (часы): | 20000 |
| Материал чипа: | ИНГАН |
| Цвет излучения: | Теплый белый/натуральный белый/ХОЛОДНЫЙ БЕЛЫЙ |
| Сила: | 1 Вт |
| Угол обзора (°): | 120 градусов |
| Индекс цветопередачи (Ra): | 80 |
| Цветовая температура: | 2700-6500К |
| Место происхождения: | Сучжоу, Цзянсу |
| Заявление: | Спортивный свет |
| Тип упаковки: | Пакет для установки на поверхность |
| Прямой ток: | 30 мА |
| Размер: | 3,0*3,0*0,7 мм |
| Упаковка: | 4000 шт/рулон |
Спецификация продукта:
Структура пакета:
Абсолютные максимальные значения:
| Вещь | Символ | Абсолютные максимальные значения | Ед. изм |
| Прямой ток | ЕСЛИ | 30 | мА |
| Обратное напряжение | Вр | 5 | В |
| Импульсный прямой ток | ИФП* | 30 | мА |
| Рассеяние мощности | ПД | 0,5 | Вт |
| Рабочая Температура | ТОП | -40~85 | ℃ |
| Температура хранения | ТСТ | -40~85 | ℃ |
| Электростатический разряд | ЭСР | 2000 (ХБМ) | В |
| Температура перехода | тж | 120 | ℃ |
| Светодиод Тепловое сопротивление | Rth sj | 33 | ℃/Вт |
Список тестов на надежность светодиодов:
| Тестовый элемент | Условия испытаний | Стандарт | Кол-во (шт.) | Ac/Re |
| Жизненный тест | 25 ℃, 1000 часов при 30 мА | / | 20 | 0/1 |
| Высокая температура | 85 ℃, 1000 часов при 30 мА | / | 20 | 0/1 |
| Низкая температура | -40 ℃, 1000 часов при 30 мА | / | 20 | 0/1 |
| Высокая влажность тепла |
85 ℃, 85% относительной влажности, 1000 часов при 30 мА |
/ | 20 | 0/1 |
| Низкотемпературное хранение | -40 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 201 |
20 | 0/1 |
| Температурный цикл | (-40'C 30 минут --25'C (5 минут) -- 100'C (30 минут), скорость изменения температуры: 3+/-0,6'C/мин) |
ДЖЕЙТА ЭД-4701 100 105 |
20 | 0/1 |
| Тепловой удар | -40'C (15 минут) --100'C (15 минут), время изменения <5 минут, 300C | МИЛ-СТД-202G | 20 | 0/1 |
|
Импульсный тест на долговечность
|
Tp=1 мс, DC=0,1, D=Tp/T при 3×30 мА | / | 20 | 0/1 |
| Тест ESD (HBM) | 2000 В, 200 В/шаг, прямое и обратное тестирование 3 раза |
АЭК (Q101-001) |
20 | 0/1 |
| Сопротивление пайке |
260 ± 5 ℃, 10 с, 3 раза Предварительная обработка 30 ℃, 70% относительной влажности |
ДЖЕЙТА ЭД-4701 300 302 |
20 | 0/1 |
| Распад оплавления IV |
260 ± 5 ℃, 10 с, 1 раз Предварительная обработка 30 ℃, 70% относительной влажности, 168 часов |
/ | 20 | 0/1 |
| Критерии оценки | ||||
| Прямое напряжение ВФ | ВФМаксимальное увеличение < 1,1x | |||
| Обратный ток Iр | Максимальное увеличение IR < IRmax | |||
| Сила света IВ | IV Распад <40% | |||
|
※ Критерии проверки способности припоя: охват не менее 95% Примечание. Измерение должно проводиться после того, как испытуемые образцы были возвращены в нормальные условия окружающей среды (обычно через два часа). |
||||
Упаковка:
Предостережения:
Инкапсулированный материал светодиодов - силикон.Поэтому светодиоды имеют мягкую поверхность на
Верх упаковки.Давление на верхнюю поверхность будет влиять на надежность светодиодов.Следует принять меры предосторожности, чтобы избежать сильного давления на инкапсулированную часть.Поэтому при использовании всасывающей насадки давление на силиконовую смолу должно быть надлежащим.
Паяльник :
При ручной пайке температура утюга должна быть ниже 300 ℃ в течение 3 секунд.
Ручная пайка должна выполняться только один раз
Инструкции по пайке оплавлением SMT SMT:
Пайка оплавлением не должна выполняться более двух раз.
При пайке не нагружайте светодиоды во время нагрева.
Рекомендуемый профиль пайки оплавлением следующий:
Процесс продукта:
