| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000PCS |
| Цена: | negotiable |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 3030 SMD белый | Светящий поток (lm): | 170-180lm |
|---|---|---|---|
| CCT: | 3000k 4000k 6500k | Применение: | Уличный свет |
| Сила: | 1W | напряжение тока nput (v): | 3V |
| Индекс перевода цвета (Ра): | 80 | Гарантия (год): | 2 лет |
| Рабочее временя (часы): | 20000 | Рабочая температура (℃): | -40-85 |
| Выделить: | 3030 180lm привели,Smd 180lm привело,Smd привело 300ma |
||
Введение применения:
Уличные светы СИД солнечные больший путь снабдить освещение улица, проезжая часть или шоссе без вскапывать в силе решетки traditonal. В результате солнечные уличные светы СИД могут понизить цены установки, уменьшить потребность для тонн проводки, и уменьшают цены обслуживания и проекта над жизнью системы. И в виду того что они независимый решетки, вы не должны потревожиться о проблемах вниз с линии влияя на каждый свет, как светомаскировки или перерывы в подземных линиях.

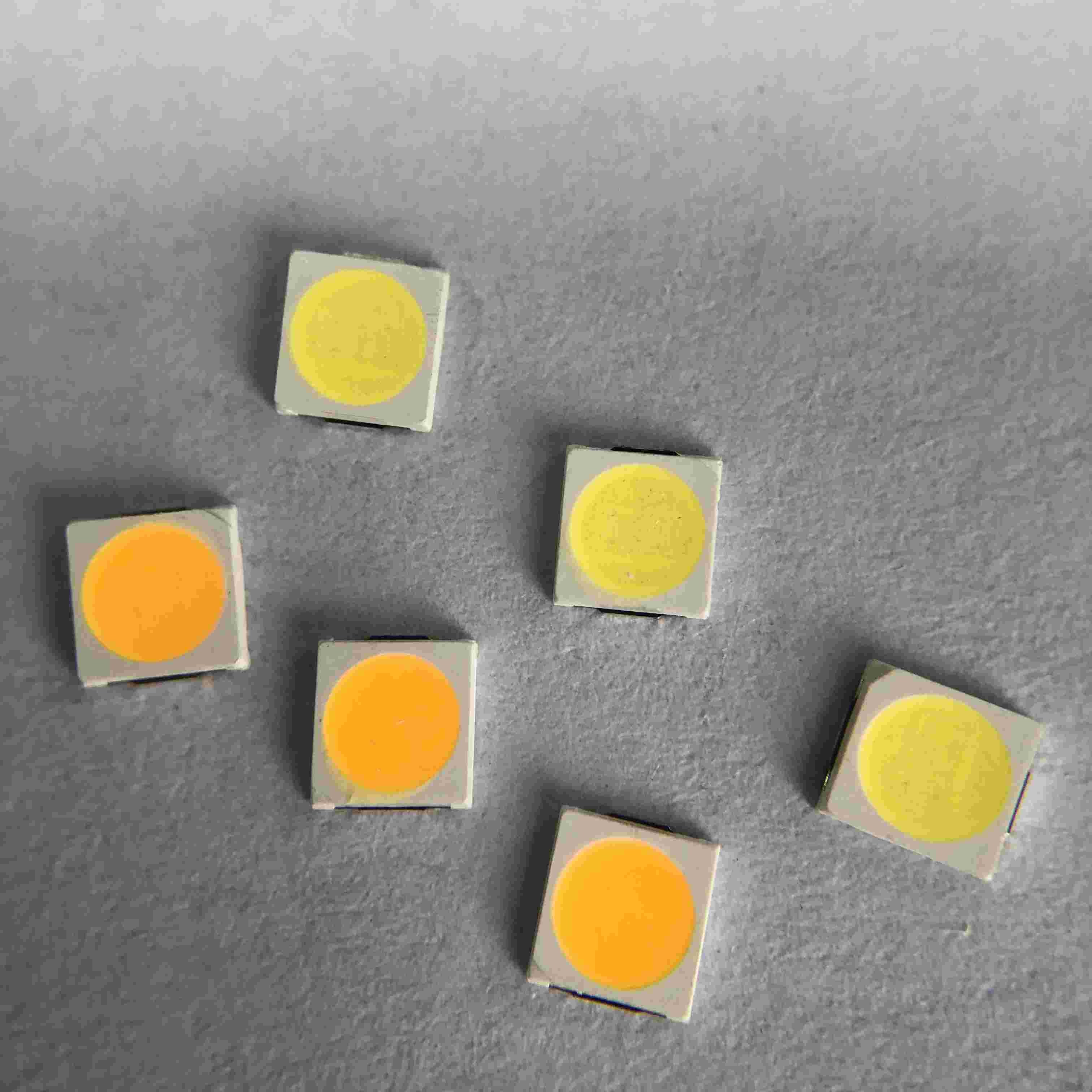

3030 ОБЛОМОК СИД цвета PPT SMD варианта 3V 300MA 170-180lm эффективности SMD белый для уличного света
Быстрые детали:
| Ввод напряжения (v): | 3V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3030 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 170-180LM |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Теплая белая/естественная БЕЛИЗНА White/COOL |
| Сила: | 1W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Цветовая температура: | 2700-6500K |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | уличный свет |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 300MA |
| Размер: | 3.0*3.0*0.6mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Техническая характеристика изделия:
| Деталь | Спецификация | Материал | Количество |
| Обломок | InGaN | InGaN | 2 в 1 |
| Рефлектор | Белый | PCT | |
| Рамка | C194 | Серебр-покрытая медь | |
| Провод золота | 0.9mil | Сплав | |
| Светомасса | белый | белый | |
| Encapsulant | MilkyWhite | Смола | |
| Лента несущей | Согласно спецификациям EIA 481-1A | Проводная черная лента | 4000pcs во вьюрок |
| Вьюрок | Согласно спецификациям EIA 481-1A | Проводная чернота | 4000pcs во вьюрок |
| Ярлык | Стандарт Repsn | Бумага | |
| Пакуя сумка | 220x240mm | Алюминиевая прокатанная не-молния сумки | Одна сумка вьюрка одной |
| Коробка | Стандарт Repsn | Бумага | Не-определенный |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
