| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2016 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 2016 SMD белый | Применение: | МОБИЛЬНАЯ КАМЕРА LIGTING И ДИСПЛЕЙ БЫТОВОЙ ТЕХНИКИ |
|---|---|---|---|
| напряжение тока nput (v): | 3V | Светящий поток (lm): | 28-30lm |
| Гарантия (год): | 2 лет | Сила: | 60MA |
| CCT: | 6500K | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | обломок 2016 приведенный лампы,6500k привело обломок лампы,свет обломока 3v привел |
||
Введение применения:
Для камеры заполнить свет, фотографируя в плохом свете или темных местах, поворачивает на автоматическую функцию света заполнения, и вспышка будет работать. Заполните свет для объекта, который нужно сфотографировать перед фотографировать!
Умную машину можно также установить с внезапной постоянн светлой заплатой, могущие понадобиться для того чтобы сделать небольшой электрофонарь!
ОБЛОМОК СИД Pct 20-30LM SMD 3V 60MA 0.2W 2016 ИСПОЛЬЗОВАЛ ДЛЯ МОБИЛЬНОЙ КАМЕРЫ LIGTING И ДИСПЛЕЯ БЫТОВОЙ ТЕХНИКИ
Быстрые детали:
| Ввод напряжения (v): | 2.9-3.1V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 28-30lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | БЕЛИЗНА |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Мобильный свет камеры |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 2.2*1.6*0.6mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:

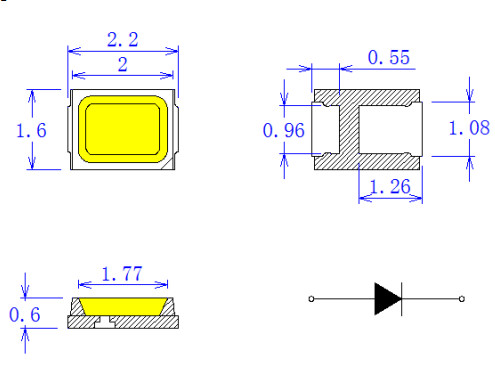

Структура пакета:
Электрооптические характеристики:
| Продукт нет. | Материал | VF (V) | Цвет | РА | Поток (lm) | ||
| минута | максимальный | Координаты CIE x, y | минута | максимальный | |||
| QT-2016ZW-1CSAZ | InGaN | 2,8 | 3,5 | Тип x=0.33, y=0.33 | 80 | 85 | 28 |
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) |
| Определение срока службы | 25℃, 1000Hrs@60mA | / | 22 |
| Высокая температура | 85℃, 1000Hrs@60mA | / | 22 |
| Низкая температура | -40℃, 1000Hrs@60mA | / | 22 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@60mA |
/ | 22 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 22 |
| Определение срока службы ИМПа ульс | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
22 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 22 |
| Критеря по суждения | |||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | ||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | ||
| Светящая интенсивность IV | IV спад < 40=""> | ||
| ※ Паяет критерю по теста способности: охват нет чем 95% | |||
| Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) | |||
Типичные электрооптические кривые характеристик:
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
