Введение применения:
Преимущество охраны окружающей среды лучшее. Никакие ультрафиолетов и ультракрасные лучи в спектре, ни жара ни радиация, небольшая слепимость, recyclable отход, никакое загрязнение, никакая ртуть, холодный источник света, безопасный для того чтобы касаться, который типичный зеленый источник света.
2835 ОБЛОМОК СИД 54V 20MA высоковольтный SMD для лампы шарика
Быстрые детали:
| Ввод напряжения (v): |
54V |
| Гарантия (год): |
2-летний |
| Тип: |
Smd привело обломок 2835 |
| Освещать обслуживание решений: |
Освещение и дизайн сетей |
| Светящая эффективность (lm/w): |
160lm/w |
| Продолжительность жизни (часы): |
50000 |
| Рабочее временя (часы): |
20000 |
| Материал обломока: |
INGAN |
| Испускать цвет: |
3000K 4000K 6500K |
| Сила: |
1W |
| Угол наблюдения (°): |
120 градусов |
| Индекс перевода цвета (Ра): |
80 |
| Пакуя сумка: |
220*240nm |
| Место происхождения: |
Сучжоу, Цзянсу |
| Применение: |
ПРОКЛАДКА СИД |
| Тип пакета: |
Пакет держателя Suface |
| Пропускной ток: |
20MA |
| Размер: |
2.8*3.5*0.65mm |
| Упаковка: |
4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
| Деталь |
Символ |
Максимум |
Блок |
| Диссипация силы |
PD |
1 |
W |
| Непрерывный пропускной ток |
IFmax |
20 |
мамы |
| Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) |
IFP |
30 |
мамы |
| Обратное напряжение |
VR |
5 |
V |
| Электростатическая разрядка (HBM) |
ESD |
2000 |
V |
| Температурная амплитуда рабочей температуры |
Topr |
-40 до +85 |
℃ |
| Диапазон температур хранения |
Tstg |
-40 до +85 |
℃ |
| Температура приведенная yunction |
Tj |
125 |
℃ |
Оптически/электрическая характеризация:
| Деталь |
Символ |
Условие |
Минута |
Тип |
Макс |
Блок |
| Пропускное напряжение |
VF |
IF=60mA |
50 |
52 |
54 |
V |
| CIE |
X, Y |
IF=60mA
IF=60mA
|
- |
X=0.32 |
- |
|
| - |
Y=0.34 |
- |
| CCT |
|
IF=60mA |
2700 |
4000 |
6550 |
K |
| Угол наблюдения |
2θ1/2 |
IF=60mA |
- |
120 |
- |
Deg |
| Светящая интенсивность |
IV |
IF=60mA |
120 |
|
160 |
LM |
| CRI |
РА |
IF=60mA |
80 |
|
|
РА |
| Обратное течение |
Инфракрасн |
Vr=5V |
0 |
|
1 |
uA |
| Термальное сопротивление |
Rth (j-s) |
IF=60mA |
|
28 |
|
℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Нет. |
Деталь |
Условия испытаний |
Тест
hr/cycle/time
|
Образец
Q'ty
|
Ac∕Re |
| 1 |
Жара припоя |
TEMP: 260℃±5℃; sec 5±1 |
2 раза |
30 ПК |
0∕1 |
| 2 |
※ Теста способности припоя |
TEMP: 235℃±5℃; sec 3±1 |
1 время |
5 ПК |
0∕1 |
| 3 |
Цикл температуры |
H: +100℃ 30min.
∫5min.
L: - 40℃ 30min.
|
100 циклов |
20 ПК |
0∕1 |
| 4 |
Термальный удар |
H: +100℃ 5min.
∫
L: - 40℃ 5min.
|
50 циклов |
20 ПК |
0∕1 |
| 5 |
Высокотемпературное хранение |
TEMP: 100℃ |
1000 часов |
20 ПК |
0∕1 |
| 6 |
Хранение низкой температуры |
TEMP: - 40℃ |
1000 часов |
20 ПК |
0∕1 |
| 7 |
Срок службы DC |
ЕСЛИ =IFmax |
1000 часов |
20 ПК |
0∕1 |
| 8 |
Высокая температура
Высокая влажность
|
85℃∕85%R.H. |
1000 часов |
20 ПК |
0∕1 |
| 9 |
Ударное испытание |
100~2000Hz; 98.1m/s2
X, y, направление z
|
2 часа |
20 ПК |
0∕1 |
| 10 |
Падая тест |
Положенный дальше паллет; высота: 75cm |
3 раза |
20 ПК |
0∕1 |
| Критеря по суждения |
| Пропускное напряжение VF |
Макс-рост VF < 1="">
|
| Обратное настоящее инфракрасн |
Макс-рост Rmax < I="">инфракрасн |
| Светящая интенсивность IV |
IV спад < 40="">
|
|
※ Паяет критерю по теста способности: охват нет чем 95%
Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)
|

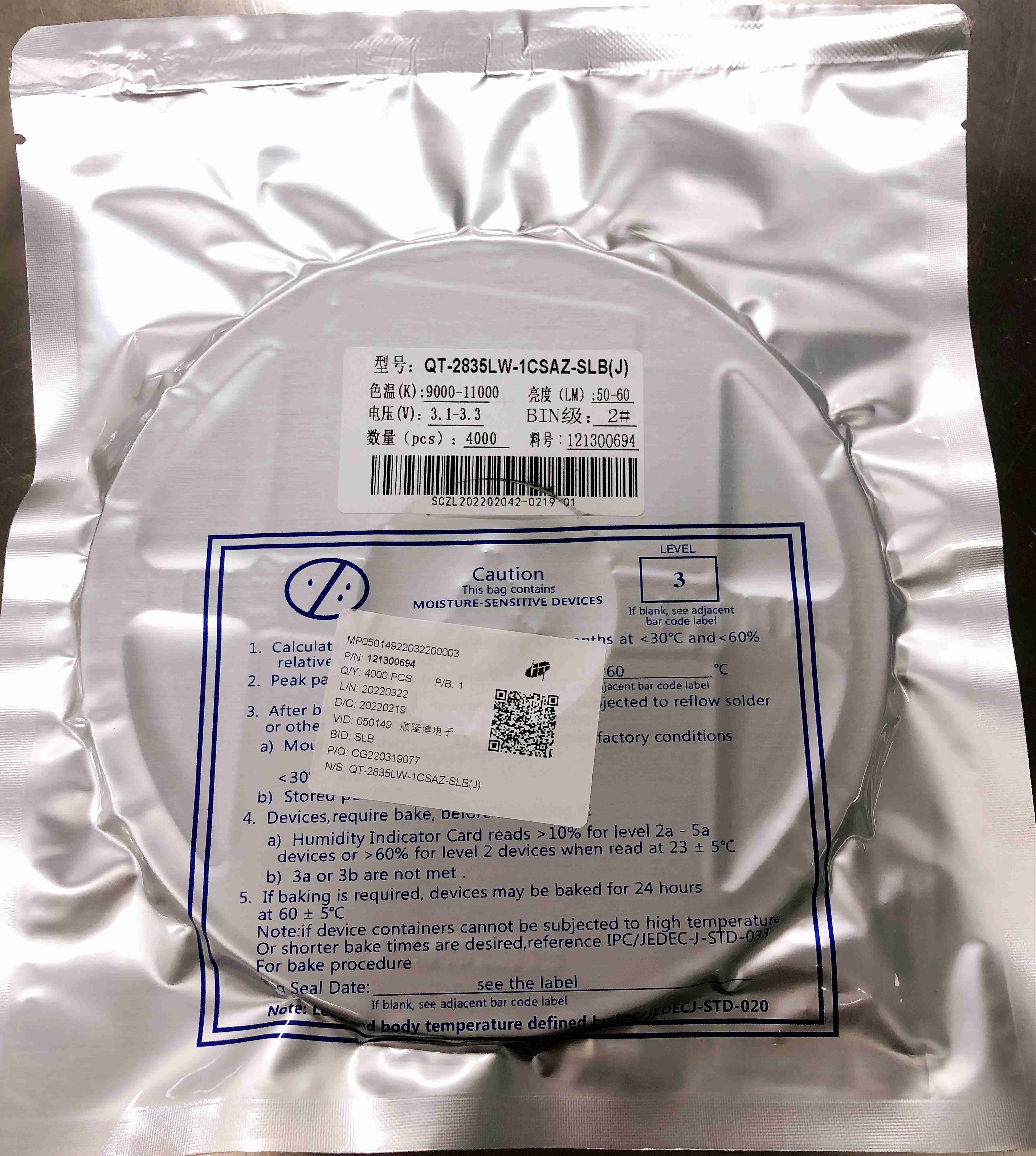

Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
