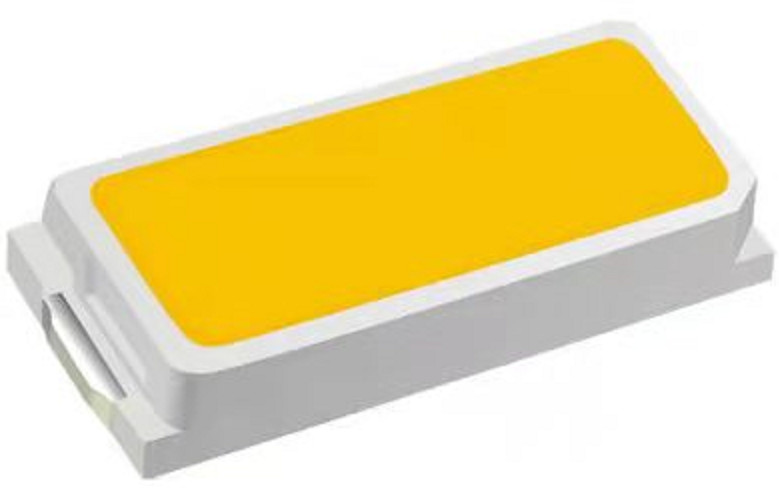

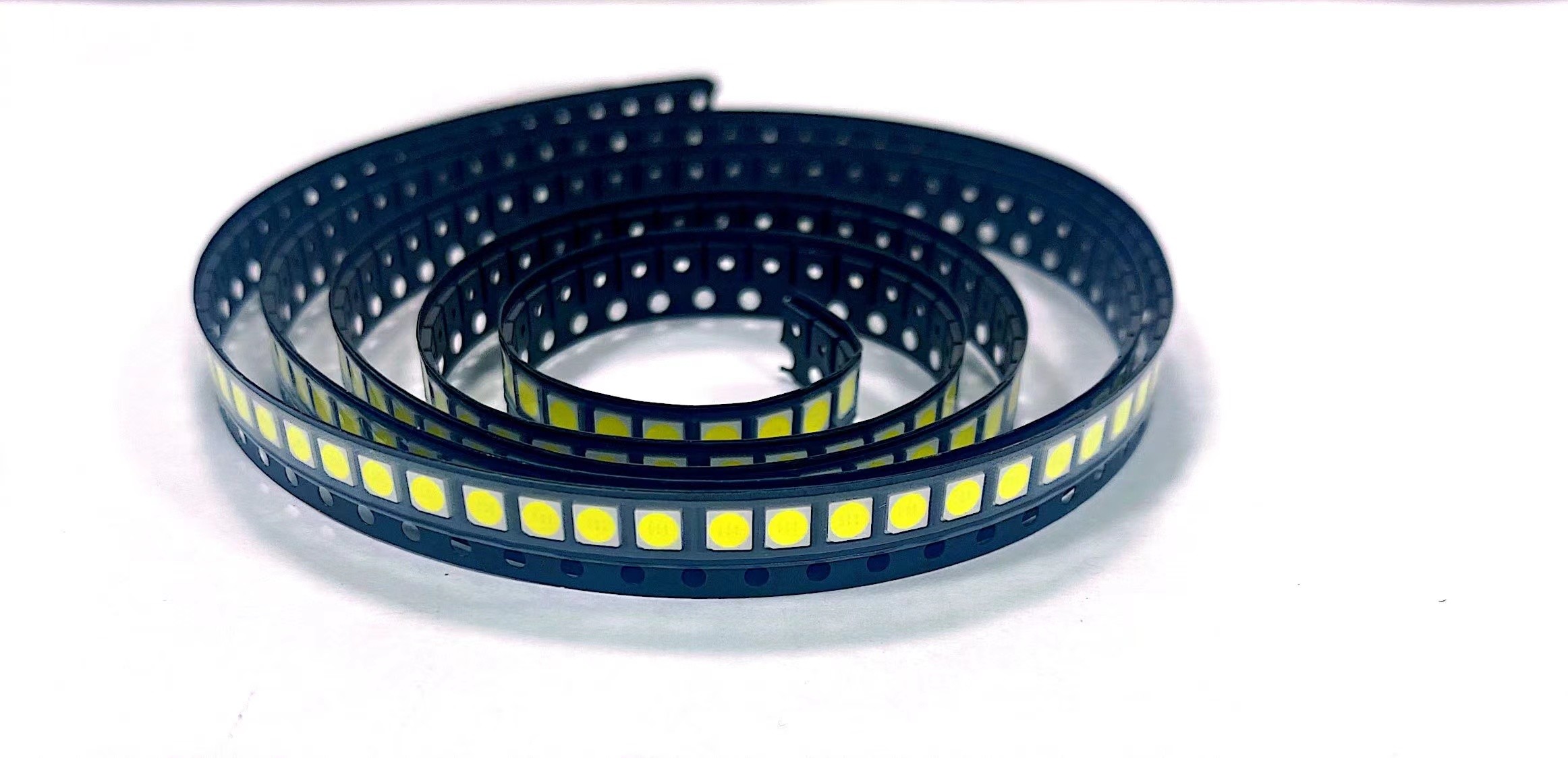

ОБЛОМОК СИД 3V 20MA 0.06W 1808 6-9LM 2700-6000K PPA SMD используемый для дисплея бытовой техники, внутреннего освещения автомобиля
1808 один из самых зрелых продуктов СИД упаковывая в автомобильной промышленности, которая полно была подтвержена для своих компактного размера и надежности. Особенно соответствующее для разнообразие стандартов СИД упаковывая. 1608 доступно в много версий с уровнями другого цвета и яркости.
Истинная технология естественного света полно-цвета, используя шарики света 4-цвета RGBW, может сымитировать 1 миллиард спектры и естественных светов в любое время
Преимущество:
Значительно уменьшите размер пакета
Сравненный с TOPLED и мини TOPLED, выход люмена последователен или даже выше
Охват полного цвета и яркости
Высокая гибкость для различных дизайнов (например диаграммы в виде вертикальных полос)
Размер пакета соответствующий для различных применений
характеристика:
Пакет: белый пакет SMT
Типичная радиация: ° 120
Ранг коррозионной устойчивости: 2B
Аттестация корабля: aec-q102
ESD: 2 kV (HBM, уровень 2)
Размеры: 1,6 x 0,8 x 0,6 mm
Применитесь:
Осветите контржурным светом группы и ключа лампы
Радиотехническая аппаратура
Внутреннее освещение (как показано в диаграмме окружающей среды)
монитор

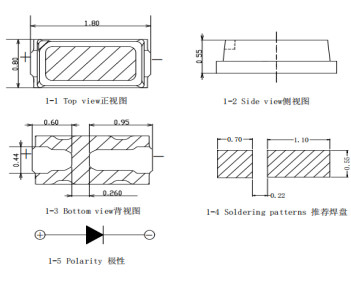

Структура пакета:
максимальные оценки 4.Absolute (Ta=25℃)
| Параметр |
Символ |
|
Блок |
| Оценка |
| Диссипация силы |
Pd |
60 |
mW |
| Пропускной ток |
ЕСЛИ |
20 |
мамы |
| Пиковый пропускной ток |
IFP |
30 |
мамы |
| Рабочая температура |
Topr |
-30~85 |
℃ |
| Температура хранения |
Tstg |
-30~100 |
℃ |
| Температура соединения |
Tj |
105 |
℃ |
| Электростатическая разрядка |
ESD |
2000 (HBM) |
V |
5.Electrical и оптически характеристики (животики =25℃)
| Параметр |
Символ |
Условие испытаний |
Минута |
Тип |
Макс |
Блок |
| Пропускное напряжение |
VF |
IF=20mA |
2,7 |
- |
3,3 |
V |
| Светящий поток |
ф |
IF=20mA |
6 |
- |
9 |
LM |
| Цветовая температура |
CCT |
IF=20mA |
2500 |
- |
6500 |
K |
| Обратное течение |
VR |
VR=7V |
0 |
μA |
| Цвет разрывая индекс |
Ра |
IF=20mA |
90 |
- |
| Угол взгляда |
2θ1/2 |
IF=20mA |
120 |
deg |
электрооптические кривые характеристик 6.Typical (Ta=25℃)
| Параметр |
Символ |
Условие испытаний |
Минута |
Тип |
Макс |
Блок |
| Пропускное напряжение |
VF |
IF=20mA |
2,7 |
- |
3,3 |
V |
| Светящий поток |
ф |
IF=20mA |
6 |
- |
9 |
LM |
| Цветовая температура |
CCT |
IF=20mA |
2500 |
- |
6500 |
K |
| Обратное течение |
VR |
VR=7V |
0 |
μA |
| Цвет разрывая индекс |
Ра |
IF=20mA |
90 |
- |
| Угол взгляда |
2θ1/2 |
IF=20mA |
120 |
deg |
Типичные электрооптические кривые характеристик (Ta=25℃)
Шереножный список
IV ряд:
| Минута |
Макс |
Блок |
Условие |
| 6 |
7 |
LM |
IF=20mA |
| 7 |
8 |
| 8 |
9 |
Ряд VF:
| Минута |
Макс |
Блок |
Условие |
| 2,7 |
2,8 |
V |
IF=20mA |
| 2,8 |
2,9 |
| 2,9 |
3,0 |
| 3,0 |
3,1 |
| 3,1 |
3,2 |
Тест надежности
| Деталь теста |
Условия испытаний |
Стандарт |
Qty (ПК) |
| Определение срока службы |
25℃, 1000Hrs@150mA |
/ |
20 |
| Высокая температура |
85℃, 1000Hrs@150mA |
/ |
20 |
| Низкая температура |
-40℃, 1000Hrs@150mA |
/ |
20 |
| Жара высокой влажности |
85℃, 85%RH,
1000Hrs@150mA
|
/ |
20 |
| Хранение низкой температуры |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
| Высокотемпературное хранение |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
| Цикл температуры |
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
| Термальный удар |
-40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins>
| MIL-STD-202G |
20 |
| Определение срока службы ИМПа ульс |
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
| Тест ESD (HBM) |
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC
(Q101-001)
|
20 |
| Паяя сопротивление |
260±5℃, 10S, 3times
Пре-обработка 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
| Спад Reflow IV |
260±5℃, 10S, 1time
Пре-обработка 30℃, 70%RH, 168Hours
|
/ |
20 |
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Процесс продукта:
