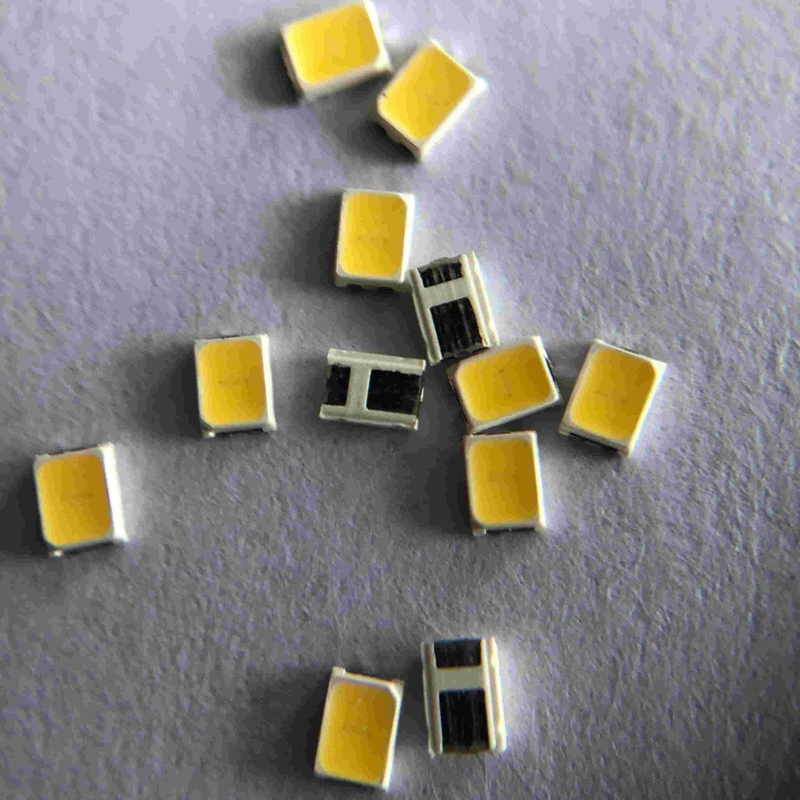

ОБЛОМОК СИД 3V 60MA 0.2W 2016 20-30LM PPT SMD ИСПОЛЬЗУЕМЫЙ ДЛЯ ПРОКЛАДКИ СИД
Внешнее украшение: свет дневного времени идущий, свет тумана, свет поворотника, задний свет комбинации, освещение номерного знака, освещение тела (как гриль и логотип)
Внутренний: карта и внутреннее освещение купола
визуализирование:
Портативная лампа
Дисплей освещает контржурным светом
освещение:
Крытое, на открытом воздухе и архитектурноакустическое освещение
Освещение декоративных и развлечений
Рекламировать освещение
Лампа сигнала
1.Feature:
Угол наблюдения: 120 deg
Ø материалы кости СИД InGaN
Ø 2.2mm*1.6mm*0.6mm
Паять Ø RoHS уступчивый неэтилированный совместимый
структура 2.Package:
Блок: mm допуска: +/-0.2mm

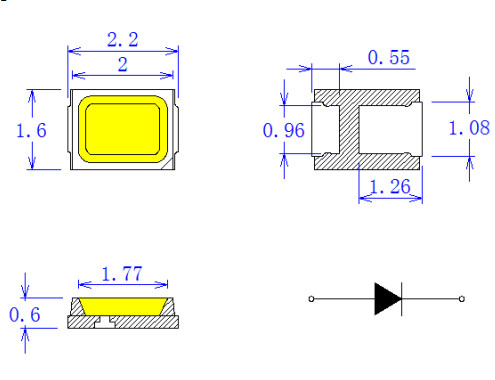

Диаграмма: принципиальная схема серии средней силы 0.2W тонкая
Допуск: ±0.2mm если не указано иное
Электроды: Сплав плакировкой Ag медный
Помещать смолу: Смола кремния
Пакет: Теплостойкий полимер
характеристики 3.Electro-Optical: (Каждое СИД @ 60mA, животики 25℃)
| Продукт нет. |
Материал |
VF (V) |
Цвет |
РА |
Поток (lm) |
| минута |
максимальный |
Координаты CIE x, y |
минута |
максимальный |
| QT-2016ZW-1CSAZ |
InGaN |
2,8 |
3,5 |
Тип x=0.33, y=0.33 |
80 |
85 |
28 |
спецификация 4.Product:
| Деталь |
Спецификация |
Материал |
Количество |
| Обломок |
InGaN |
InGaN |
1 в 1 |
| Рефлектор |
Белый |
PPA |
|
| Рамка |
C2680 |
Серебр-покрытая медь |
|
| Провод золота |
0.9mil |
Сплав |
|
| Светомасса |
Желтый цвет |
YAG |
|
| Encapsulant |
MilkyWhite |
Смола |
|
| Лента несущей |
Согласно спецификациям EIA 481-1A |
Проводная черная лента |
4000pcs во вьюрок |
| Вьюрок |
Согласно спецификациям EIA 481-1A |
Проводная чернота |
4000pcs во вьюрок |
| Ярлык |
Стандарт Repsn |
Бумага |
|
| Пакуя сумка |
220x240mm |
Алюминиевая прокатанная не-молния сумки |
Одна сумка вьюрка одной |
| Коробка |
Стандарт Repsn |
Бумага |
Не-определенный |
максимальные оценки 5.Absolute:
| Деталь |
Символ |
Абсолютный максимум оценок |
Блок |
| Пропускной ток |
ЕСЛИ |
60 |
мамы |
| Обратное напряжение |
Vr |
5 |
V |
| Пульсированный пропускной ток |
IFP* |
90 |
мамы |
| Диссипация силы |
PD |
0,2 |
W |
| Рабочая температура |
ВЕРХНЯЯ ЧАСТЬ |
-40~85 |
℃ |
| Температура хранения |
TST |
-40~85 |
℃ |
| Электростатическая разрядка |
ESD |
2000 (HBM) |
V |
| Температура соединения |
Tj |
110 |
℃ |
| Сопротивление СИД термальное |
S-j Rth |
27 |
℃/W |
электрооптические кривые характеристик 6.Typical:
Список теста надежности 7.LED:
| Деталь теста |
Условия испытаний |
Стандарт |
Qty (ПК) |
| Определение срока службы |
25℃, 1000Hrs@60mA |
/ |
22 |
| Высокая температура |
85℃, 1000Hrs@60mA |
/ |
22 |
| Низкая температура |
-40℃, 1000Hrs@60mA |
/ |
22 |
| Жара высокой влажности |
85℃, 85%RH,
1000Hrs@60mA
|
/ |
22 |
| Хранение низкой температуры |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
22 |
| Высокотемпературное хранение |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
22 |
| Цикл температуры |
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
22 |
| Термальный удар |
-40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins>
| MIL-STD-202G |
22 |
| Определение срока службы ИМПа ульс |
Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours |
/ |
22 |
| Тест ESD (HBM) |
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC
(Q101-001)
|
22 |
| Паяя сопротивление |
260±5℃, 10S, 3times
Пре-обработка 30℃, 70%RH
|
JEITA ED-4701
300 302
|
22 |
| Спад Reflow IV |
260±5℃, 10S, 1time
Пре-обработка 30℃, 70%RH, 168Hours
|
/ |
22 |
| Критеря по суждения |
| Пропускное напряжение VF |
Макс-рост VF < 1="">
|
| Обратное настоящее инфракрасн |
Макс-рост инфракрасн < IRmax="">
|
| Светящая интенсивность IV |
IV спад < 40="">
|
| ※ Паяет критерю по теста способности: охват нет чем 95% |
| Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
8. Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
8,1: Паяя утюг:
8.1.1 когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды.
8.1.2 припой руки должен быть сделан только одно приурочивает
8,2: Инструкции SMT паять Reflow SMT:
8.2.1 паять Reflow не должен быть сделан больше чем два раза;
8.2.2 паяя, не положите стресс на СИД во время топления;
8.2.3 порекомендованный профиль паять reflow как следование:
8,3 регуляция мер предосторожности
8.3.1Handle составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов;
8.3.2 сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети;
