Место происхождения: | СУЧЖОУ |
---|---|
Фирменное наименование: | PHOENIX |
Сертификация: | LM80 CE ROHS |
Номер модели: | 2835 |
Количество мин заказа: | 4000PCS |
Цена: | Negotiation |
Упаковывая детали: | 4000PCS /ROLL |
Время доставки: | 7-10 дней |
Условия оплаты: | Западное соединение, MoneyGram, T/T |
Поставка способности: | 800KK В МЕСЯЦ |

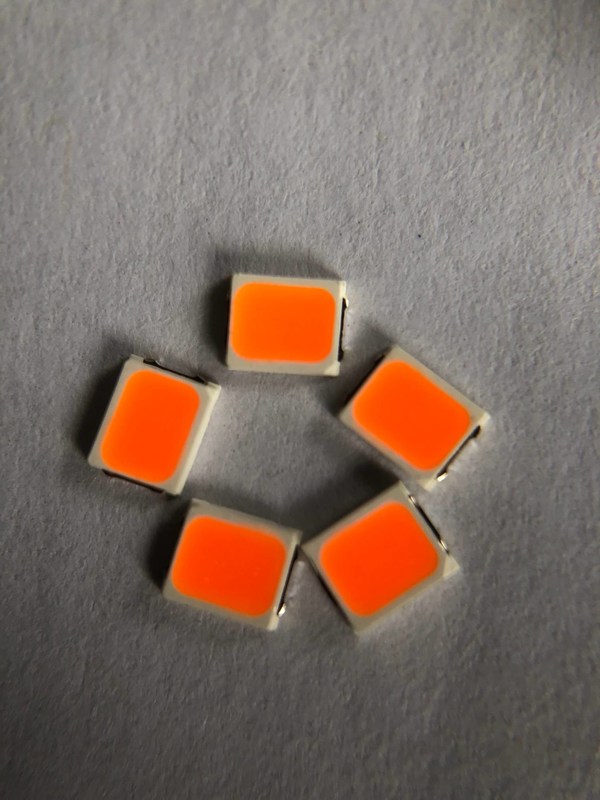

Имя: | Цвет СИД 2835 SMD красный | напряжение тока nput (v): | 17.5-18.5V |
---|---|---|---|
Применение: | Цепные супермаркеты, торговые центры | (nm): | 615-620NM |
Сила: | 100mA | Светящий поток (lm): | 150-160LM |
Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
Высокий свет: | Обломок СИД 2835 SMD,обломок СИД 18V SMD,smd 2835 привело обломоки |
Введение применения:
Бар СИД светлый и свет СИД бар широко были использованы в мебели, автомобиле, рекламе, освещении, корабле и других индустриях
Угол между встречным верхним стеклом и стеклом фасада прямая линия или дуга. Применимые случаи: шкаф ювелирных изделий, шкаф косметик, шкаф бутика, шкаф вина, шкаф стеклоизделия, шкаф дисплея культурных реликвий, шкаф медицины, счетчик бара, refrigerated супермаркетом шкаф дисплея, etc.
smd 2835 18V rgb привело обломок для универмагов, цепных супермаркетов, торговых центров
Быстрые детали:
Ввод напряжения (v): | 17.5-18.5V |
Гарантия (год): | 2-летний |
Тип: | Smd привело обломок 2835 |
Освещать обслуживание решений: | Освещение и дизайн сетей |
Светящая эффективность (lm/w): | 150-160LM |
Продолжительность жизни (часы): | 50000 |
Рабочее временя (часы): | 20000 |
Материал обломока: | INGAN |
Испускать цвет: | RED/GREEN /BLUE |
Сила: | 1w |
Угол наблюдения (°): | 120 градусов |
Индекс перевода цвета (Ра): | 80 |
Пакуя сумка: | 220*240nm |
Место происхождения: | Сучжоу, Цзянсу |
Применение: | Студия свадьбы, домашнее украшение |
Тип пакета: | Пакет держателя Suface |
Пропускной ток: | 60MA |
Размер: | 2.8*3.5*0.65mm |
Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Размер плана:
Абсолютный максимум оценок:
Деталь | Символ | Максимум | Блок |
Диссипация силы | PD | 1 | W |
Непрерывный пропускной ток | IFmax | 60 | мамы |
Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) | IFP | 80 | мамы |
Обратное напряжение | VR | 5 | V |
Электростатическая разрядка (HBM) | ESD | 2000 | V |
Температурная амплитуда рабочей температуры | Topr | -40 до +85 | ℃ |
Диапазон температур хранения | Tstg | -40 до +85 | ℃ |
Температура приведенная yunction | Tj | 125 | ℃ |
Электрические/оптически характеристики:
Деталь | Символ | Условие | Цвет | Минута | Тип | Макс | Блок |
Пропускное напряжение |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
G | 17,5 | 18,5 | 19 | V | |||
B | 17,5 | 18,5 | 19 | V | |||
Угол наблюдения | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
Светящая интенсивность |
IV |
Я IF=60mA
|
R | - | LM | ||
G | - | LM | |||||
B | - | LM | |||||
Длина волны |
|
IF=60mA | R | 615 | - | 620 | nm |
G | 515 | - | 520 | nm | |||
B | 452 | - | 457,5 | nm | |||
Обратное течение | Инфракрасн | Vr=7V | R/G/B | 0 | 1 | uA | |
Термальное сопротивление | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Типичные электрооптические характеристические кривые:

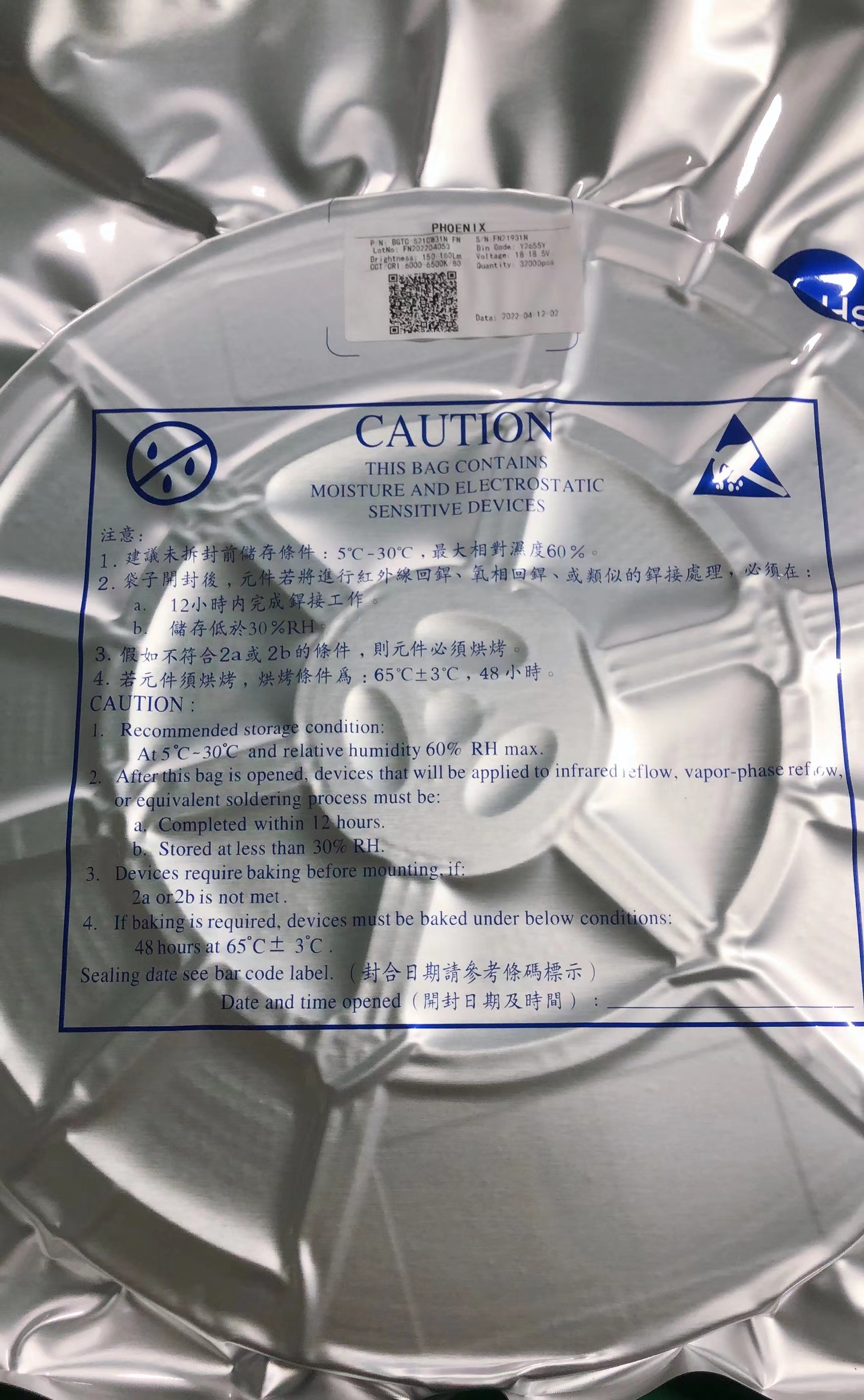

Паковать и грузя инструкция:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
