Введение применения:
Лампа шарика СИД принимает существующий режим интерфейса, режим т.е. винта порта и гнезда (E26 E27 E14 B22, etc.), и даже имитирует форму лампочки накаливания для встречи привычек пользы людей. Основанный на однонаправленном светоизлучающем принципе СИД, дизайнер делал изменения в структуре лампы, так, что кривая распределения света лампы шарика СИД по существу сойдется с источником света пункта лампы накаливания.

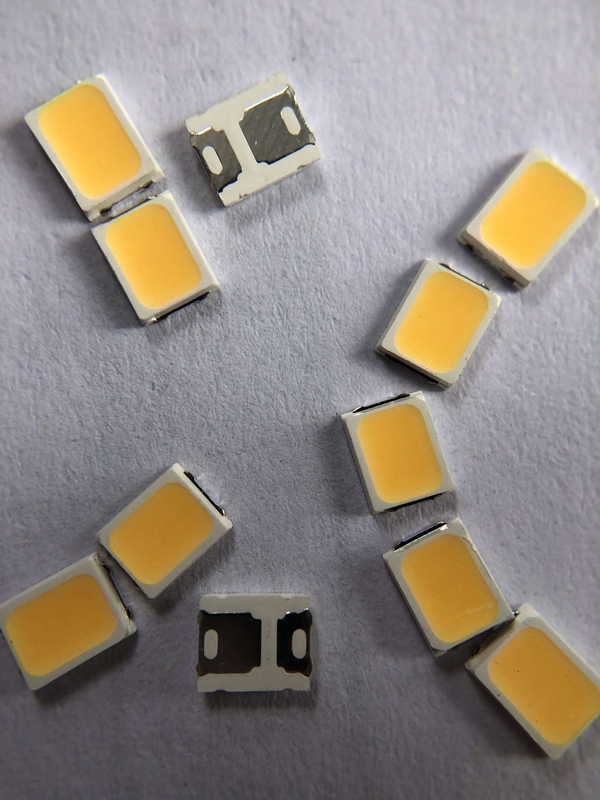

Освещение гостиницы Supermall прокладки ОБЛОМОКА СИД PCT SMD высокой эффективности 3V 150MA 2835 65-70LM 6500K
Быстрые детали:
| Ввод напряжения (v): |
3V |
| Гарантия (год): |
2-летний |
| Тип: |
Smd привело обломок 2835 |
| Освещать обслуживание решений: |
Освещение и дизайн сетей |
| Светящая эффективность (lm/w): |
150lm/w |
| Продолжительность жизни (часы): |
50000 |
| Рабочее временя (часы): |
20000 |
| Материал обломока: |
INGAN |
| Испускать цвет: |
2700-6500K |
| Сила: |
0.5W |
| Угол наблюдения (°): |
120 градусов |
| Индекс перевода цвета (Ра): |
80 |
| Пакуя сумка: |
220*240nm |
| Место происхождения: |
Сучжоу, Цзянсу |
| Применение: |
ПРОКЛАДКА СИД |
| Тип пакета: |
Пакет держателя Suface |
| Пропускной ток: |
150MA |
| Размер: |
2.8*3.5*0.65mm |
| Упаковка: |
4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
| Деталь |
Символ |
Абсолютный максимум оценок |
Блок |
| Пропускной ток |
ЕСЛИ |
150 |
мамы |
| Обратное напряжение |
Vr |
5 |
V |
| Пульсированный пропускной ток |
IFP* |
180 |
мамы |
| Диссипация силы |
PD |
0,5 |
W |
| Рабочая температура |
ВЕРХНЯЯ ЧАСТЬ |
-40~85 |
℃ |
| Температура хранения |
TST |
-40~85 |
℃ |
| Электростатическая разрядка |
ESD |
2000 (HBM) |
V |
| Температура соединения |
Tj |
120 |
℃ |
| Сопротивление СИД термальное |
S-j Rth |
33 |
℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Деталь теста |
Условия испытаний |
Стандарт |
Qty (ПК) |
Ac/Re |
| Определение срока службы |
25℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Высокая температура |
85℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Низкая температура |
-40℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Жара высокой влажности |
85℃, 85%RH,
1000Hrs@150mA
|
/ |
20 |
0/1 |
| Хранение низкой температуры |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
0/1 |
| Высокотемпературное хранение |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
0/1 |
| Цикл температуры |
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
0/1 |
| Термальный удар |
-40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins>
| MIL-STD-202G |
20 |
0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
| Тест ESD (HBM) |
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC
(Q101-001)
|
20 |
0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times
Пре-обработка 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time
Пре-обработка 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Критеря по суждения |
| Пропускное напряжение VF |
Макс-рост VF < 1="">
|
| Обратное настоящее инфракрасн |
Макс-рост инфракрасн < IRmax="">
|
| Светящая интенсивность IV |
IV спад < 40="">
|
|
※ Паяет критерю по теста способности: охват нет чем 95%
Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)
|

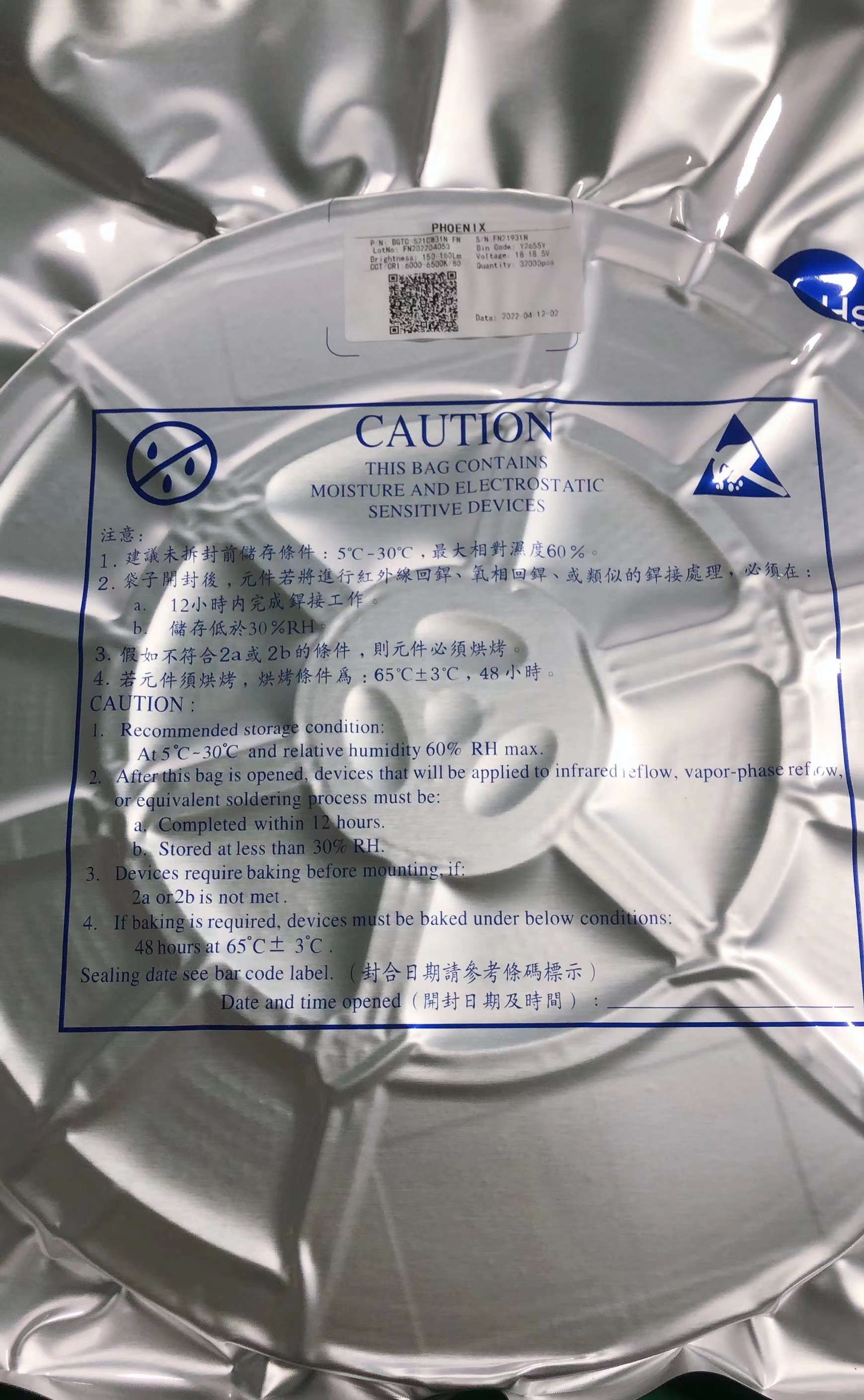

Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
