| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 2835 SMD зеленый | напряжение тока nput (v): | 18V |
|---|---|---|---|
| Сила: | 30MA | Применение: | логотип, знак, коробки света, свет выставки |
| Светящий поток (lm): | 29lm-32lm | (nm): | 445-455nm |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | pcb 18v привел обломок,Зеленый pcb привел обломок,Rgb 18v привел обломок |
||
Введение применения:
Светящий характер светящая метка сделанная из раковины, панели и коробочного щитка характера со светоизлучающим диодом (СИД) как источник света. Светящие характеры имеют характеристики богатых цветов и персонализации [1], которая делает логотип больше humanized и играет важная роль в публикуемости для предприятий, магазинов и выставок. Общеупотребительные слова включают 3D печатая светящие слова, мини слова, алюминиевые слова края, слова смолы, слова нержавеющей стали, слова волдыря, гальванизируя слова, пефорированные шарики лампы подвергли действию, акриловые слова, слова краски утюга, кристаллические слова, etc.

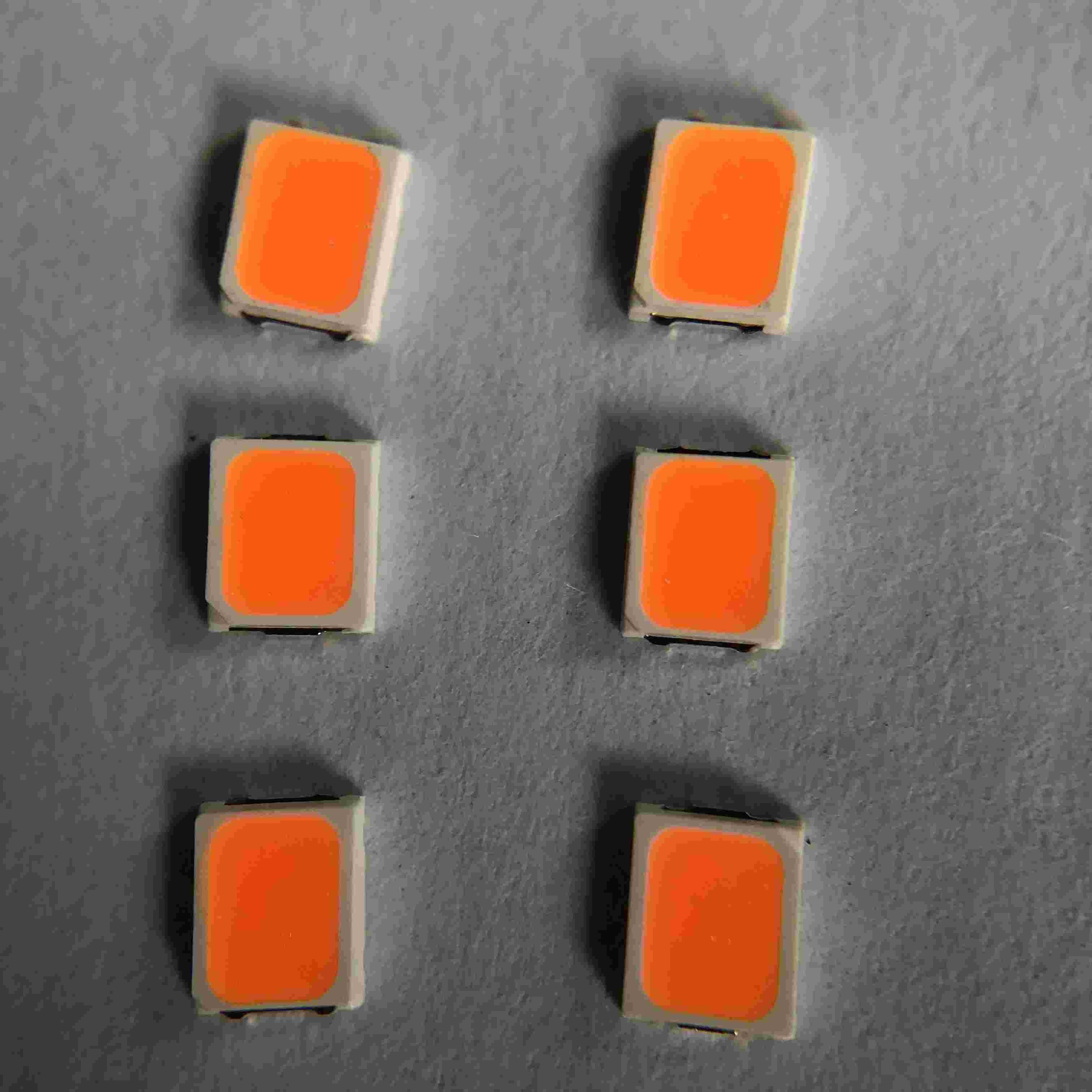

Высоковольтное smd 18v 30ma привело пинк rgb обломока красный зеленый голубой для света знака света выставки
Быстрые детали:
| Ввод напряжения (v): | 18-20V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 29-32lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Красная зеленая синь |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Выставка, света знака |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 30MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:

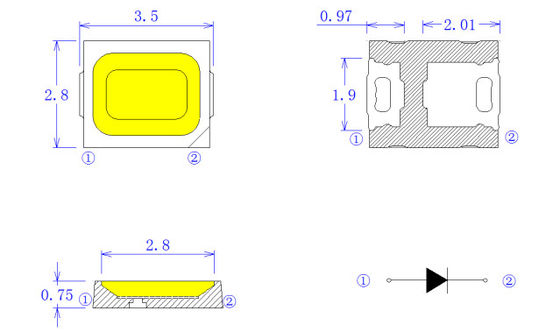

Размер плана:
Абсолютный максимум оценок:
| Деталь | Символ | Максимум | Блок |
| Диссипация силы | PD | 1 | W |
| Непрерывный пропускной ток | IFmax | 60 | мамы |
| Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) | IFP | 80 | мамы |
| Обратное напряжение | VR | 5 | V |
| Электростатическая разрядка (HBM) | ESD | 2000 | V |
| Температурная амплитуда рабочей температуры | Topr | -40 до +85 | ℃ |
| Диапазон температур хранения | Tstg | -40 до +85 | ℃ |
| Температура приведенная yunction | Tj | 125 | ℃ |
Электрические/оптически характеристики:
| Деталь | Символ | Условие | Цвет | Минута | Тип | Макс | Блок |
|
Пропускное напряжение |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
| G | 17,5 | 18,5 | 19 | V | |||
| B | 17,5 | 18,5 | 19 | V | |||
| Угол наблюдения | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
|
Светящая интенсивность |
IV |
Я IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
Длина волны |
|
IF=60mA | R | 615 | - | 620 | nm |
| G | 515 | - | 520 | nm | |||
| B | 452 | - | 457,5 | nm | |||
| Обратное течение | Инфракрасн | Vr=7V | R/G/B | 0 | 1 | uA | |
| Термальное сопротивление | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Типичные электрооптические характеристические кривые:
Детали и условия теста надежности:
| Нет. | Деталь | Условия испытаний |
Тест hr/cycle/time |
Образец Q'ty |
Ac∕Re | |
| 1 | Жара припоя | TEMP: 260℃±5℃; sec 5±1 | 2 раза | 30 ПК | 0∕1 | |
| 2 | ※ Теста способности припоя | TEMP: 235℃±5℃; sec 3±1 | 1 время | 5 ПК | 0∕1 | |
| 3 | Цикл температуры |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 циклов | 20 ПК | 0∕1 | |
| 4 | Термальный удар |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 циклов | 20 ПК | 0∕1 | |
| 5 | Высокотемпературное хранение | TEMP: 100℃ | 1000 часов | 20 ПК | 0∕1 | |
| 6 | Хранение низкой температуры | TEMP: - 40℃ | 1000 часов | 20 ПК | 0∕1 | |
| 7 | Срок службы DC | ЕСЛИ =IFmax | 1000 часов | 20 ПК | 0∕1 | |
| 8 |
Высокая температура Высокая влажность |
85℃∕85%R.H. | 1000 часов | 20 ПК | 0∕1 | |
| 9 | Ударное испытание |
100~2000Hz; 98.1m/s2 X, y, направление z |
2 часа | 20 ПК | 0∕1 | |
| 10 | Падая тест | Положенный дальше паллет; высота: 75cm | 3 раза | 20 ПК | 0∕1 | |
| Критеря по суждения | ||||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||||
| Обратное настоящее инфракрасн | Макс-рост Rmax < I="">инфракрасн | |||||
| Светящая интенсивность IV | IV спад < 40=""> | |||||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||||
Паковать и грузя инструкция:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
