Характер смолы светящий составлен раковины характера и источника света. Часть раковины сделана из жидкостного материала смолы полимера, или перевернута со смолой края металла; Источник света принимает диод ультравысокого полупроводника яркости светоизлучающий (СИД). Источник зеленого света в двадцать первом веке. Много видов характеров смолы светящих, включая характеры всего тела светящие, обычные светящие характеры и плоские хроматичные светящие характеры. Самое уникальное трехмерные характеры приведенные смолы светящие.

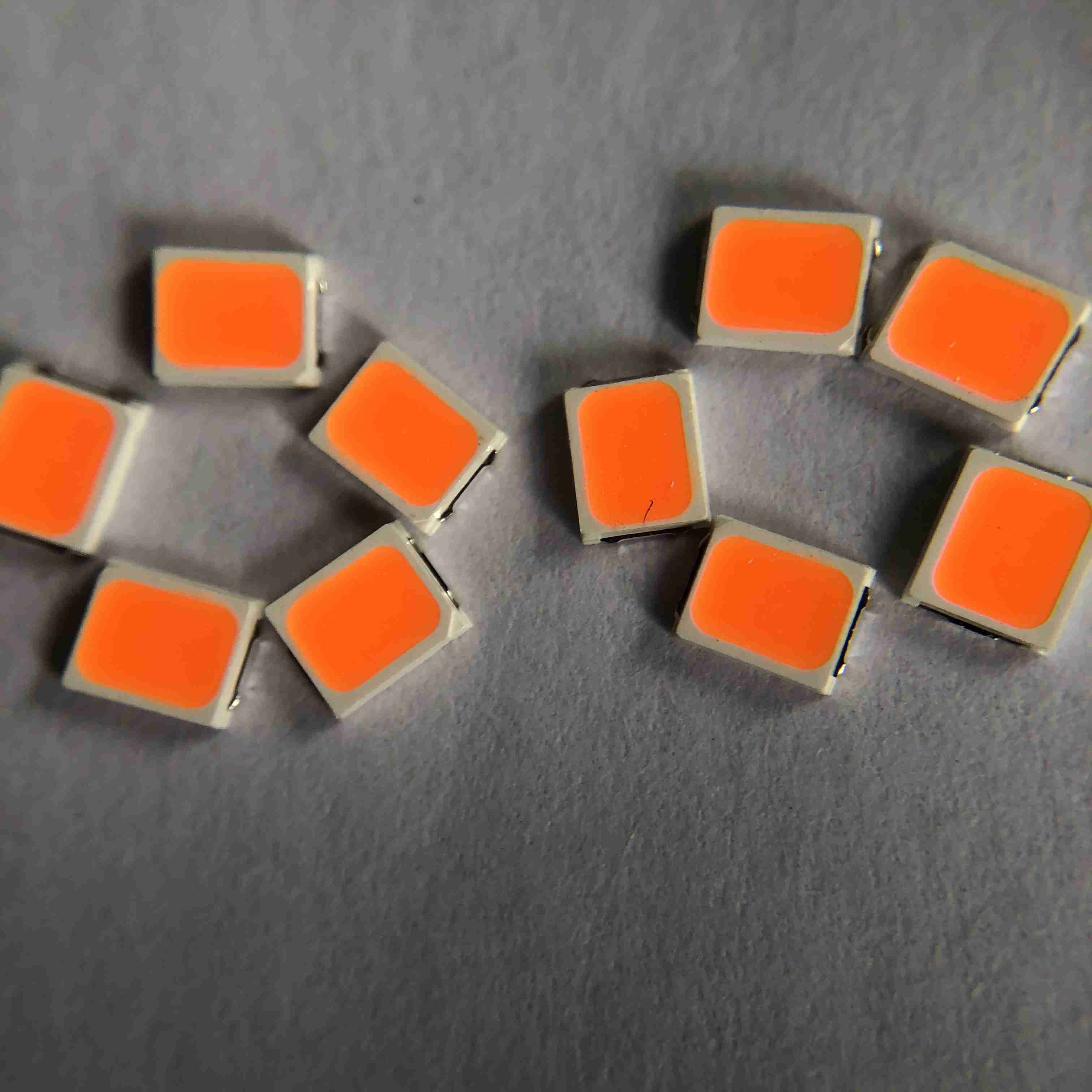

Высоковольтное smd 18v 30ma привело пинк rgb обломока красный зеленый голубой для света знака света выставки
Быстрые детали:
| Ввод напряжения (v): |
18-20V |
| Гарантия (год): |
2-летний |
| Тип: |
Smd привело обломок 2835 |
| Освещать обслуживание решений: |
Освещение и дизайн сетей |
| Светящая эффективность (lm/w): |
29-32lm |
| Продолжительность жизни (часы): |
50000 |
| Рабочее временя (часы): |
20000 |
| Материал обломока: |
INGAN |
| Испускать цвет: |
Красная зеленая синь |
| Сила: |
0.2W |
| Угол наблюдения (°): |
120 градусов |
| Индекс перевода цвета (Ра): |
80 |
| Пакуя сумка: |
220*240nm |
| Место происхождения: |
Сучжоу, Цзянсу |
| Применение: |
Выставка, света знака |
| Тип пакета: |
Пакет держателя Suface |
| Пропускной ток: |
30MA |
| Размер: |
2.8*3.5*0.65mm |
| Упаковка: |
4000 ПК/крен |
Техническая характеристика изделия:
Размер плана:
Абсолютный максимум оценок:
| Деталь |
Символ |
Максимум |
Блок |
| Диссипация силы |
PD |
1 |
W |
| Непрерывный пропускной ток |
IFmax |
60 |
мамы |
| Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) |
IFP |
80 |
мамы |
| Обратное напряжение |
VR |
5 |
V |
| Электростатическая разрядка (HBM) |
ESD |
2000 |
V |
| Температурная амплитуда рабочей температуры |
Topr |
-40 до +85 |
℃ |
| Диапазон температур хранения |
Tstg |
-40 до +85 |
℃ |
| Температура приведенная yunction |
Tj |
125 |
℃ |
Электрические/оптически характеристики:
| Деталь |
Символ |
Условие |
Цвет |
Минута |
Тип |
Макс |
Блок |
|
Пропускное напряжение
|
VF
|
IF=60mA
|
R |
17,5 |
18,5 |
19 |
V |
| G |
17,5 |
18,5 |
19 |
V |
| B |
17,5 |
18,5 |
19 |
V |
| Угол наблюдения |
2θ1/2 |
IF=60mA |
R/G/B |
- |
120 |
- |
Deg |
|
Светящая интенсивность
|
IV
|
Я
IF=60mA
|
R |
|
- |
|
LM |
| G |
|
- |
|
LM |
| B |
|
- |
|
LM |
|
Длина волны
|
|
IF=60mA |
R |
615 |
- |
620 |
nm |
| G |
515 |
- |
520 |
nm |
| B |
452 |
- |
457,5 |
nm |
| Обратное течение |
Инфракрасн |
Vr=7V |
R/G/B |
0 |
|
1 |
uA |
| Термальное сопротивление |
Rth (j-s) |
IF=60mA |
R/G/B |
|
28 |
|
℃/W |
Типичные электрооптические характеристические кривые:
Детали и условия теста надежности:
| Нет. |
Деталь |
Условия испытаний |
Тест
hr/cycle/time
|
Образец
Q'ty
|
Ac∕Re |
| 1 |
Жара припоя |
TEMP: 260℃±5℃; sec 5±1 |
2 раза |
30 ПК |
0∕1 |
| 2 |
※ Теста способности припоя |
TEMP: 235℃±5℃; sec 3±1 |
1 время |
5 ПК |
0∕1 |
| 3 |
Цикл температуры |
H: +100℃ 30min.
∫5min.
L: - 40℃ 30min.
|
100 циклов |
20 ПК |
0∕1 |
| 4 |
Термальный удар |
H: +100℃ 5min.
∫
L: - 40℃ 5min.
|
50 циклов |
20 ПК |
0∕1 |
| 5 |
Высокотемпературное хранение |
TEMP: 100℃ |
1000 часов |
20 ПК |
0∕1 |
| 6 |
Хранение низкой температуры |
TEMP: - 40℃ |
1000 часов |
20 ПК |
0∕1 |
| 7 |
Срок службы DC |
ЕСЛИ =IFmax |
1000 часов |
20 ПК |
0∕1 |
| 8 |
Высокая температура
Высокая влажность
|
85℃∕85%R.H. |
1000 часов |
20 ПК |
0∕1 |
| 9 |
Ударное испытание |
100~2000Hz; 98.1m/s2
X, y, направление z
|
2 часа |
20 ПК |
0∕1 |
| 10 |
Падая тест |
Положенный дальше паллет; высота: 75cm |
3 раза |
20 ПК |
0∕1 |
| Критеря по суждения |
| Пропускное напряжение VF |
Макс-рост VF < 1="">
|
| Обратное настоящее инфракрасн |
Макс-рост Rmax < I="">инфракрасн |
| Светящая интенсивность IV |
IV спад < 40="">
|
|
※ Паяет критерю по теста способности: охват нет чем 95%
Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)
|

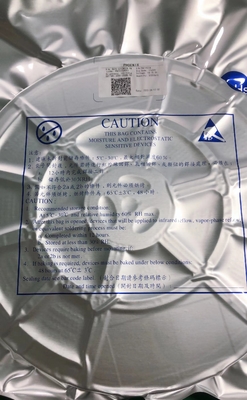

Паковать и грузя инструкция:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
