| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 2835 SMD зеленый | Применение: | логотип, знак, коробки света, свет выставки |
|---|---|---|---|
| (nm): | 455-465NM/520-530NM/620-630NM | Сила: | 30MA |
| напряжение тока nput (v): | 18V | Светящий поток (lm): | 29lm-32lm |
| Гарантия (год): | 2 лет | Рабочая температура (℃): | -40-85 |
| Рабочее временя (часы): | 20000 | Угол наблюдения (°):: | 120 |
| Выделить: | обломок СИД 18v 2835,Красный обломок 2835 СИД,2835 растут светлый обломок приведенный |
||
Введение применения:
, который подвергли действию светящие характеры разделены в характеры monochrome, красочных и полно-цвета светящие согласно их цветам. Он составлен одиночного света слова цвета и одиночного света слова цвета. Красочные, который подвергли действию светящие характеры составлены пефорированной раковины слова, красочной внешней лампы утечки и красочного регулятора. После того как лампа включена, красочный градиент можно осуществить. Полно-цвет подверг светящие слова действию составлен пефорированной раковины слова, лампы утечки полно-цвета внешней и регулятора полно-цвета. Программные файлы сделаны профессиональным программным обеспечением и помещены в карту SD. Карта SD введена в регулятор полно-цвета. После того как свет включен, слова внешней утечки светящие могут сыграть внезапную анимацию и анимацию характера, и ранг влияния очень высока.

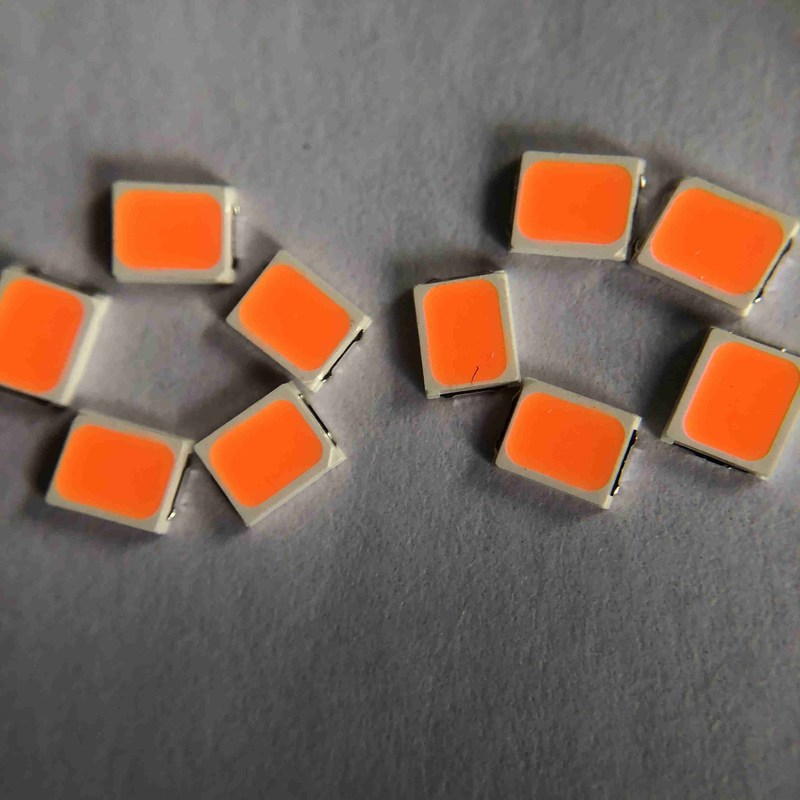

Высоковольтное smd 18v 30ma привело пинк rgb обломока красный зеленый голубой для света знака света выставки
Быстрые детали:
| Ввод напряжения (v): | 18-20V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 29-32lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Красная зеленая синь |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Выставка, света знака |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 30MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Размер плана:
Абсолютный максимум оценок:
| Деталь | Символ | Максимум | Блок |
| Диссипация силы | PD | 1 | W |
| Непрерывный пропускной ток | IFmax | 60 | мамы |
| Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) | IFP | 80 | мамы |
| Обратное напряжение | VR | 5 | V |
| Электростатическая разрядка (HBM) | ESD | 2000 | V |
| Температурная амплитуда рабочей температуры | Topr | -40 до +85 | ℃ |
| Диапазон температур хранения | Tstg | -40 до +85 | ℃ |
| Температура приведенная yunction | Tj | 125 | ℃ |
Электрические/оптически характеристики:
| Деталь | Символ | Условие | Цвет | Минута | Тип | Макс | Блок |
|
Пропускное напряжение |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
| G | 17,5 | 18,5 | 19 | V | |||
| B | 17,5 | 18,5 | 19 | V | |||
| Угол наблюдения | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
|
Светящая интенсивность |
IV |
Я IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
Длина волны |
|
IF=60mA | R | 615 | - | 620 | nm |
| G | 515 | - | 520 | nm | |||
| B | 452 | - | 457,5 | nm | |||
| Обратное течение | Инфракрасн | Vr=7V | R/G/B | 0 | 1 | uA | |
| Термальное сопротивление | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Типичные электрооптические характеристические кривые:
Детали и условия теста надежности:
| Нет. | Деталь | Условия испытаний |
Тест hr/cycle/time |
Образец Q'ty |
Ac∕Re | |
| 1 | Жара припоя | TEMP: 260℃±5℃; sec 5±1 | 2 раза | 30 ПК | 0∕1 | |
| 2 | ※ Теста способности припоя | TEMP: 235℃±5℃; sec 3±1 | 1 время | 5 ПК | 0∕1 | |
| 3 | Цикл температуры |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 циклов | 20 ПК | 0∕1 | |
| 4 | Термальный удар |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 циклов | 20 ПК | 0∕1 | |
| 5 | Высокотемпературное хранение | TEMP: 100℃ | 1000 часов | 20 ПК | 0∕1 | |
| 6 | Хранение низкой температуры | TEMP: - 40℃ | 1000 часов | 20 ПК | 0∕1 | |
| 7 | Срок службы DC | ЕСЛИ =IFmax | 1000 часов | 20 ПК | 0∕1 | |
| 8 |
Высокая температура Высокая влажность |
85℃∕85%R.H. | 1000 часов | 20 ПК | 0∕1 | |
| 9 | Ударное испытание |
100~2000Hz; 98.1m/s2 X, y, направление z |
2 часа | 20 ПК | 0∕1 | |
| 10 | Падая тест | Положенный дальше паллет; высота: 75cm | 3 раза | 20 ПК | 0∕1 | |
| Критеря по суждения | ||||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||||
| Обратное настоящее инфракрасн | Макс-рост Rmax < I="">инфракрасн | |||||
| Светящая интенсивность IV | IV спад < 40=""> | |||||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||||

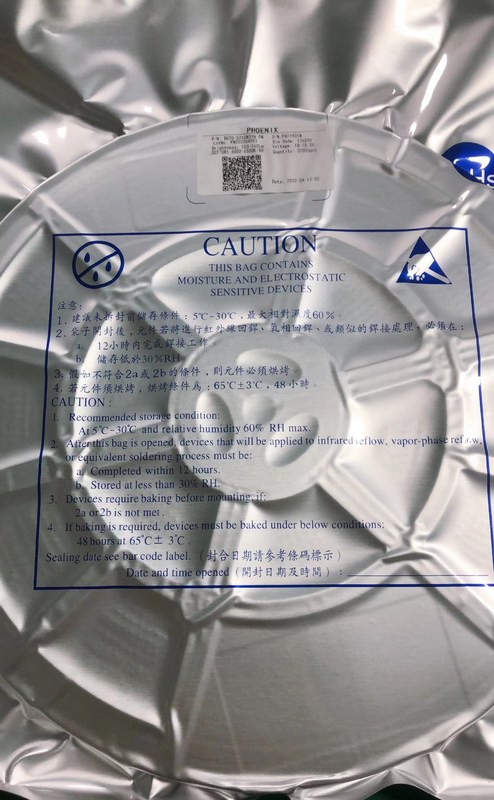

Паковать и грузя инструкция:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
