| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | СИД 2835 SMD | напряжение тока nput (v): | 9V |
|---|---|---|---|
| Сила: | 60MA | Светящий поток (lm): | 75-85lm |
| CCT: | 6500k 3000k 4000k | Применение: | лампа шарика |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | приведенное 2835 растут светлый обломок,Smd привело для того чтобы вырасти светлый обломок,2835 привели для того чтобы вырасти спектр обломока полный |
||
Введение применения:
В процессе использования модуля СИД светоизлучающего, мы должны обратить внимание проблема падения напряжения тока. Никогда не делайте только одну цепь, из первой серии к концу. Это не только приведет к сбивчивой яркости должной к различным напряжениям тока между головой и хвост, но также причинит проблему чрезмерного одиночного течения цепи горя монтажную плату. Правильный подход соединить больше цепей параллельно как можно больше для обеспечения разумного распределения напряжения тока и течения. К тому же, если материалам анти--корозии нужно быть использованным внутри полости слова, то самое лучшее использовать белый праймер для увеличения своего коэффициента отражения. Белое СИД как источник света полупроводника, сравненный с традиционным источником света, свой расход энергии только около 20% из последнего. Срок службы до 100000 часов, который в десятки раз который обычных ламп

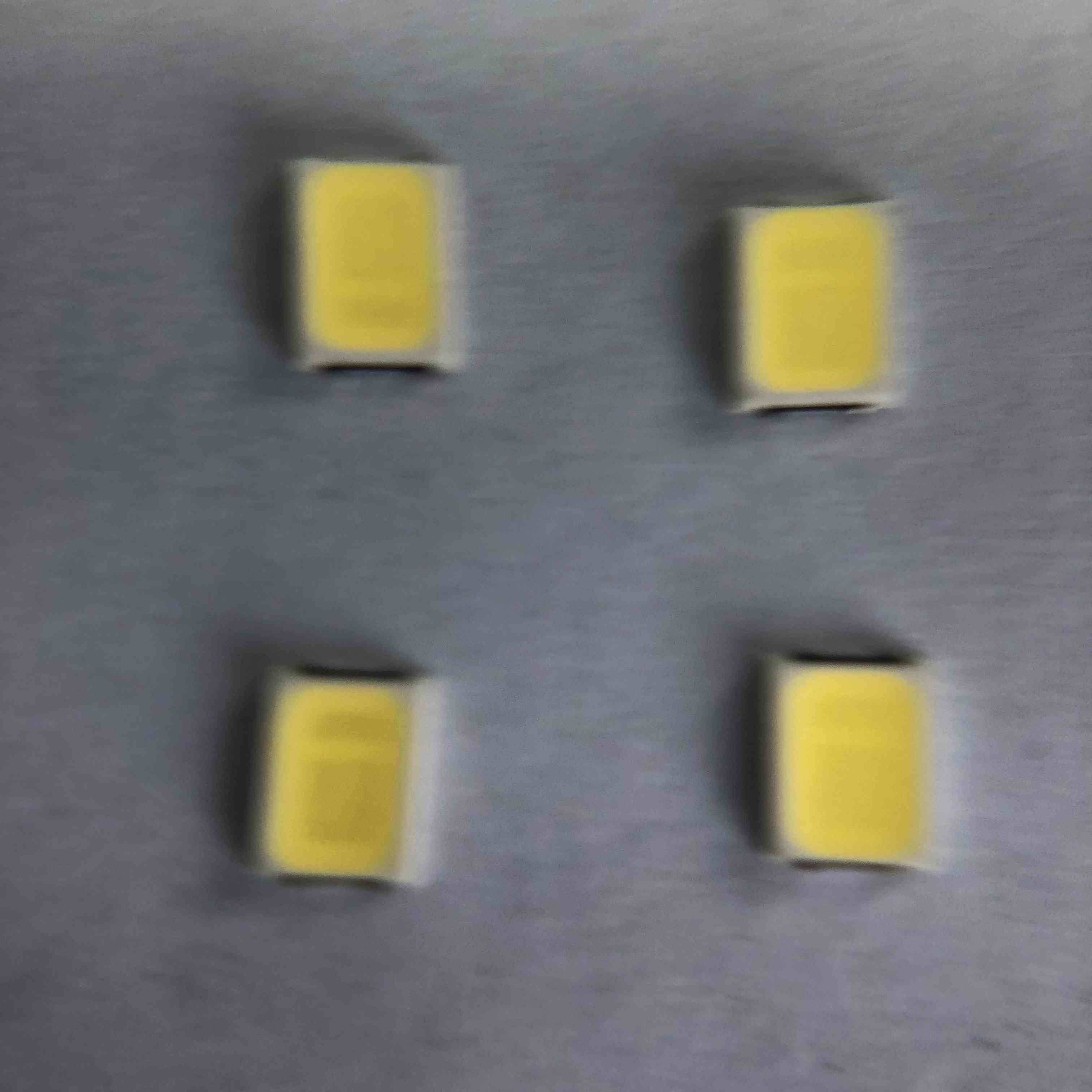

Smd высокой яркости 2835 9v 0.5w привело обломок 80-85lm для лампы шарика
Быстрые детали:
| Ввод напряжения (v): | 9V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 160lm/w |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | 2700k 3000k 6500k |
| Сила: | 0.5w |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | ПРОКЛАДКА СИД |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
|
Деталь
|
Символ
|
Абсолютный максимум оценок
|
Блок
|
| Пропускной ток | ЕСЛИ | 60 | мамы |
| Обратное напряжение | Vr | 15 | V |
| Пульсированный пропускной ток | IFP* | 90 | мамы |
| Диссипация силы | PD | 1 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~115 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 125 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 20 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Высокая температура
|
85℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Низкая температура
|
-40℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Жара высокой влажности
|
85℃, 85%RH, 1000Hrs@20mA |
/ | 22 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 | 0/1 |
|
Цикл температуры
|
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 22 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×20mA | / | 22 | 0/1 |
|
Тест ESD (HBM)
|
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
22 | 0/1 |
|
Паяя сопротивление
|
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 | 0/1 |
|
Спад Reflow IV
|
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 22 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
