Место происхождения: | СУЧЖОУ |
---|---|
Фирменное наименование: | PHOENIX |
Сертификация: | LM80 CE ROHS |
Номер модели: | 3030 |
Количество мин заказа: | 4000PCS |
Цена: | Negotiation |
Упаковывая детали: | 4000PCS /ROLL |
Время доставки: | 7-10 дней |
Условия оплаты: | Западное соединение, MoneyGram, T/T |
Поставка способности: | 800KK В МЕСЯЦ |
Имя: | Цвет СИД 3030 SMD белый | напряжение тока nput (v): | 6V |
---|---|---|---|
Светящий поток (lm): | 155-165lm | Применение: | Уличный свет |
Индекс перевода цвета (Ра): | 80 | CCT: | 6500K |
Сила: | 1W | Гарантия (год): | 2 лет |
Рабочее временя (часы): | 20000 | Рабочая температура (℃): | -40-85 |
Высокий свет: | rgbw 3030 привело обломок,Rgbw SMD привело обломок,обломок 3030 привел rgb |
Введение применения:
Потолочными лампами стадиона высокой эффективности, также известными как потолочные лампы высокой эффективности энергосберегающие, можно также назвать потолочные лампы высокой эффективности. Места высокой эффективности или лампы места соответствующие для всех видов больших крытых стадионов, выставочных залов, фабрик, дворов перевозки, складов, электричества, петрохимического, металлургия и другое крытое и на открытом воздухе освещение.

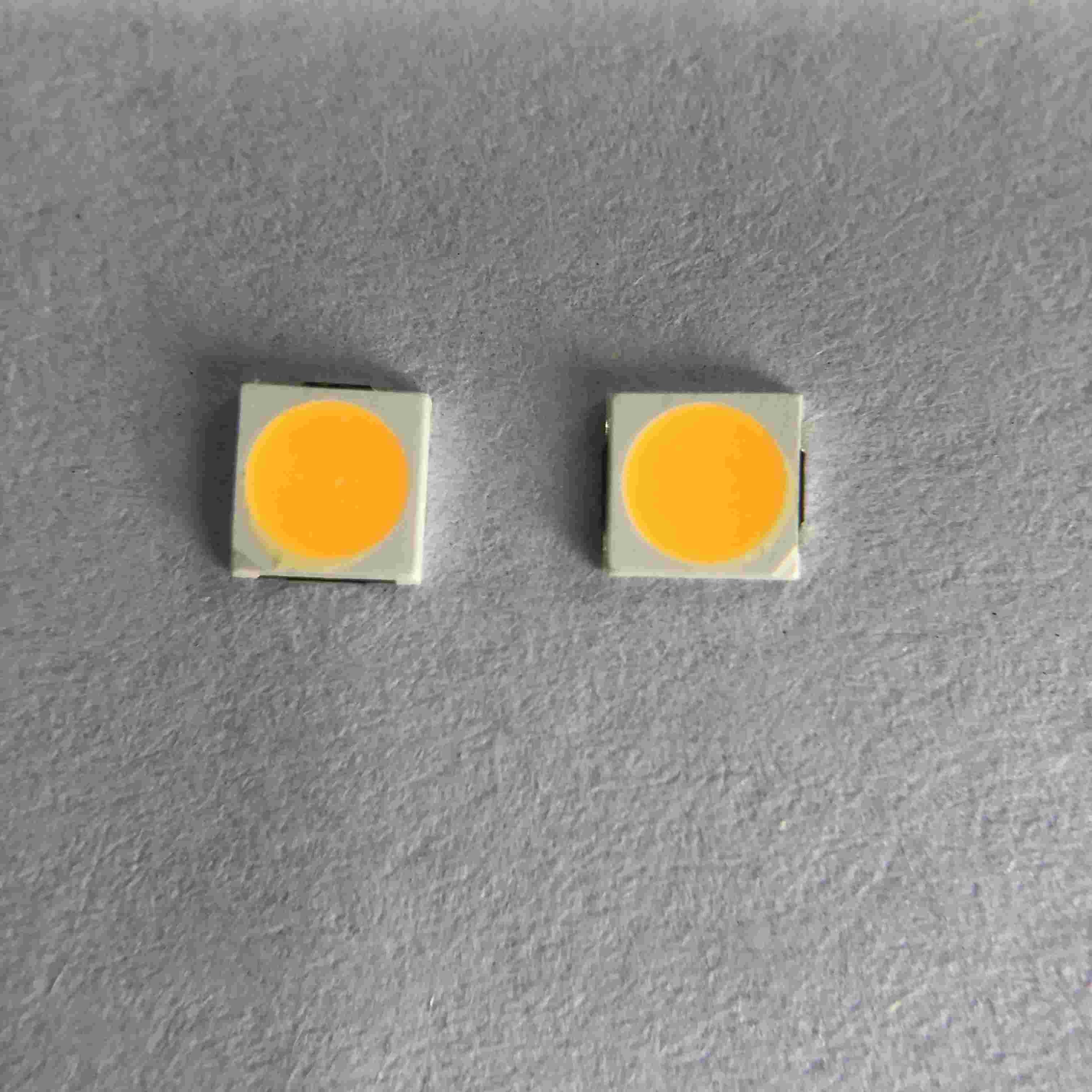

3030 высокий ОБЛОМОК СИД люмена 6V 150MA для уличного света минируя светлый свет потока света тоннеля
Быстрые детали:
Ввод напряжения (v): | 6V |
Гарантия (год): | 2-летний |
Тип: | Smd привело обломок 3030 |
Освещать обслуживание решений: | Освещение и дизайн сетей |
Светящая эффективность (lm/w): | 155-165LM |
Продолжительность жизни (часы): | 50000 |
Рабочее временя (часы): | 20000 |
Материал обломока: | INGAN |
Испускать цвет: | Теплая белая/естественная БЕЛИЗНА White/COOL |
Сила: | 1W |
Угол наблюдения (°): | 120 градусов |
Индекс перевода цвета (Ра): | 80 |
Цветовая температура: | 2700-6500K |
Место происхождения: | Сучжоу, Цзянсу |
Применение: | уличный свет |
Тип пакета: | Пакет держателя Suface |
Пропускной ток: | 150MA |
Размер: | 3.0*3.0*0.6mm |
Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Абсолютный максимум оценок:
Деталь | Символ | Абсолютный максимум оценок | Блок |
Пропускной ток | ЕСЛИ | 150 | мамы |
Обратное напряжение | Vr | 5 | V |
Пульсированный пропускной ток | IFP* | 180 | мамы |
Диссипация силы | PD | 1,0 | W |
Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
Температура хранения | TST | -40~85 | ℃ |
Электростатическая разрядка | ESD | 2000 (HBM) | V |
Температура соединения | Tj | 120 | ℃ |
Сопротивление СИД термальное | S-j Rth | 33 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
Определение срока службы | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
Высокая температура | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
Низкая температура | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
Жара высокой влажности |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Критеря по суждения | ||||
Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
Светящая интенсивность IV | IV спад < 40=""> | |||
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
