| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 3030 SMD белый | Применение: | Уличный свет |
|---|---|---|---|
| напряжение тока nput (v): | 3V | Светящий поток (lm): | 155-165lm |
| Индекс перевода цвета (Ра): | 80 | CCT: | 6500K |
| Сила: | 1W | Гарантия (год): | 2 лет |
| Рабочее временя (часы): | 20000 | Рабочая температура (℃): | -40-85 |
| Выделить: | Высокий обломок СИД люмена 3030,обломок СИД rgbw 3030,3030 привели обломоки шарика smd |
||
Введение применения:
Согласно источнику света, промышленные и минируя лампы можно разделить в традиционные лампы источника света промышленные и минируя (как лампа натрия, лампа ртути, etc.) и привели промышленные и минируя лампы. Сравненный с традиционными промышленными и минируя лампами, привел промышленное и минируя лампы имеют большие преимущества:
1. Высота дисплея ≥ приведенного 80 РА промышленной и минируя лампы
2 привели промышленное и минируя света имеют высокую эффективность и энергосберегающее. СИД промышленное и минируя света соответствующие к 100W могут заменить традиционные света 250W промышленные и минируя.
3030 высокий ОБЛОМОК СИД люмена 6V 150MA для уличного света минируя светлый свет потока света тоннеля
Быстрые детали:
| Ввод напряжения (v): | 3V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3030 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 155-165LM |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Теплая белая/естественная БЕЛИЗНА White/COOL |
| Сила: | 1W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Цветовая температура: | 2700-6500K |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | уличный свет |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 350MA |
| Размер: | 3.0*3.0*0.6mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:

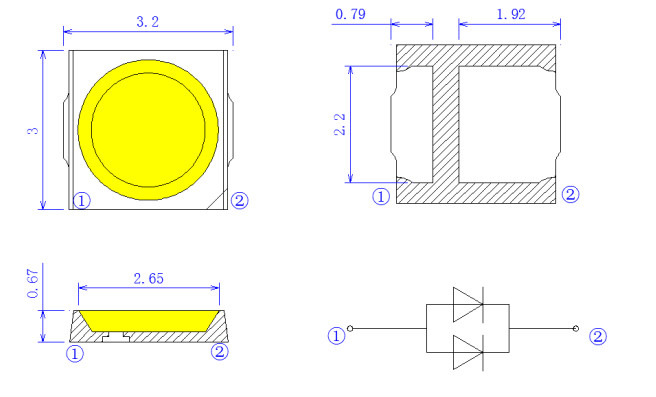

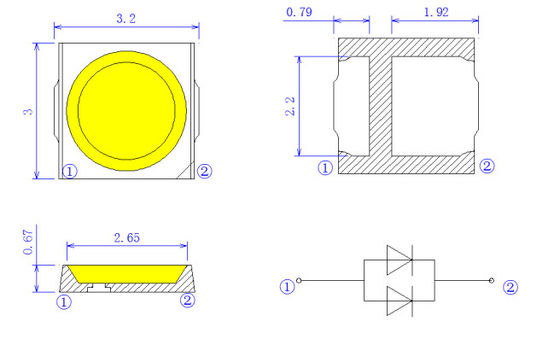

Структура пакета:
Абсолютный максимум оценок:
| Деталь | Символ | Абсолютный максимум оценок | Блок |
| Пропускной ток | ЕСЛИ | 150 | мамы |
| Обратное напряжение | Vr | 5 | V |
| Пульсированный пропускной ток | IFP* | 180 | мамы |
| Диссипация силы | PD | 1,0 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 120 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 33 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||

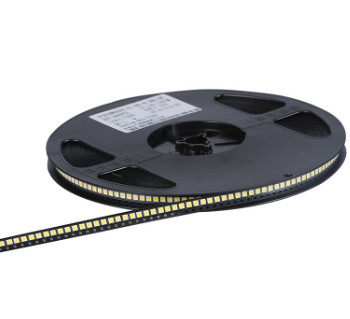

Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование

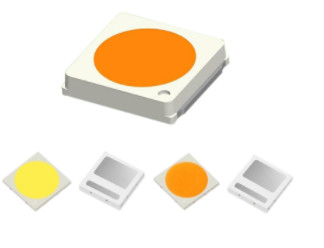

Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
