| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | CE LM80 ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 3030 SMD белый | напряжение тока nput (v): | 36V |
|---|---|---|---|
| CCT: | 2700K 3000K 6000K | Сила: | 1W |
| Светящий поток (lm): | 170-180lm | Гарантия (год): | 2 лет |
| Рабочее временя (часы): | 20000 | Индекс перевода цвета (Ра): | 80 |
| Рабочая температура (℃): | -40-85 | Применение: | свет спортзала |
| Выделить: | обломок 36v на борту привел для того чтобы вырасти светлым,обломок 3030 на борту привел для того чтобы вырасти светлым,спектр 3030 приведенный обломока полный |
||
Введение применения:
Промышленные и минируя лампы важная часть современного промышленного освещения. Традиционные промышленные и минируя лампы часто используют лампы металла 250W, 400W, 500W и 1000W галоидные. Лампы металла галоидные испускают свет на 360 градусы. Недостатки большой причины светлой потери огромный отход энергии. Поэтому, развитие новых промышленных и минируя ламп приведенных со сроком службы высокой эффективности, энергосберегающего, длинных, индексом перевода высокого цвета и охраной окружающей среды большой значимости к энергосберегающему национального промышленного освещения.

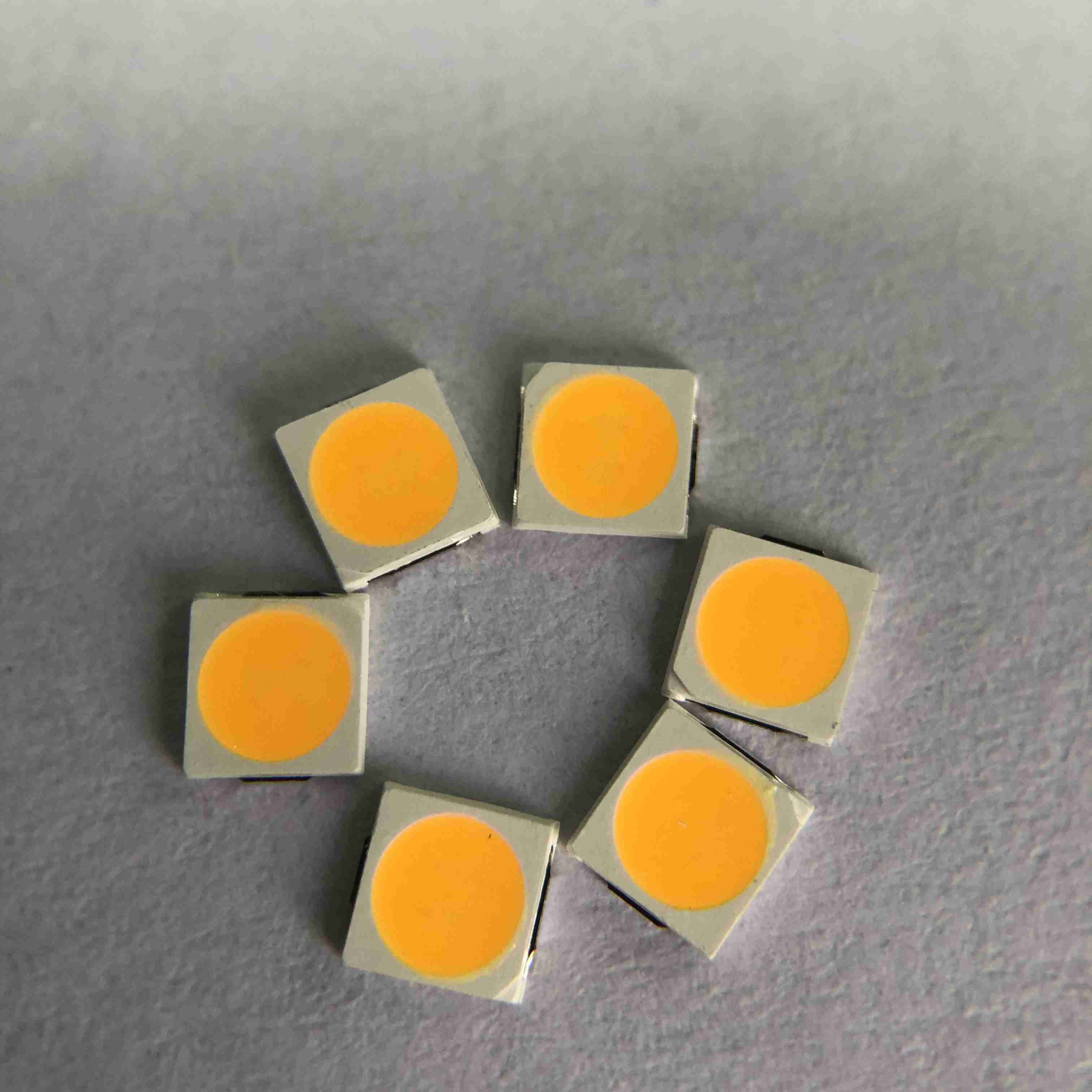

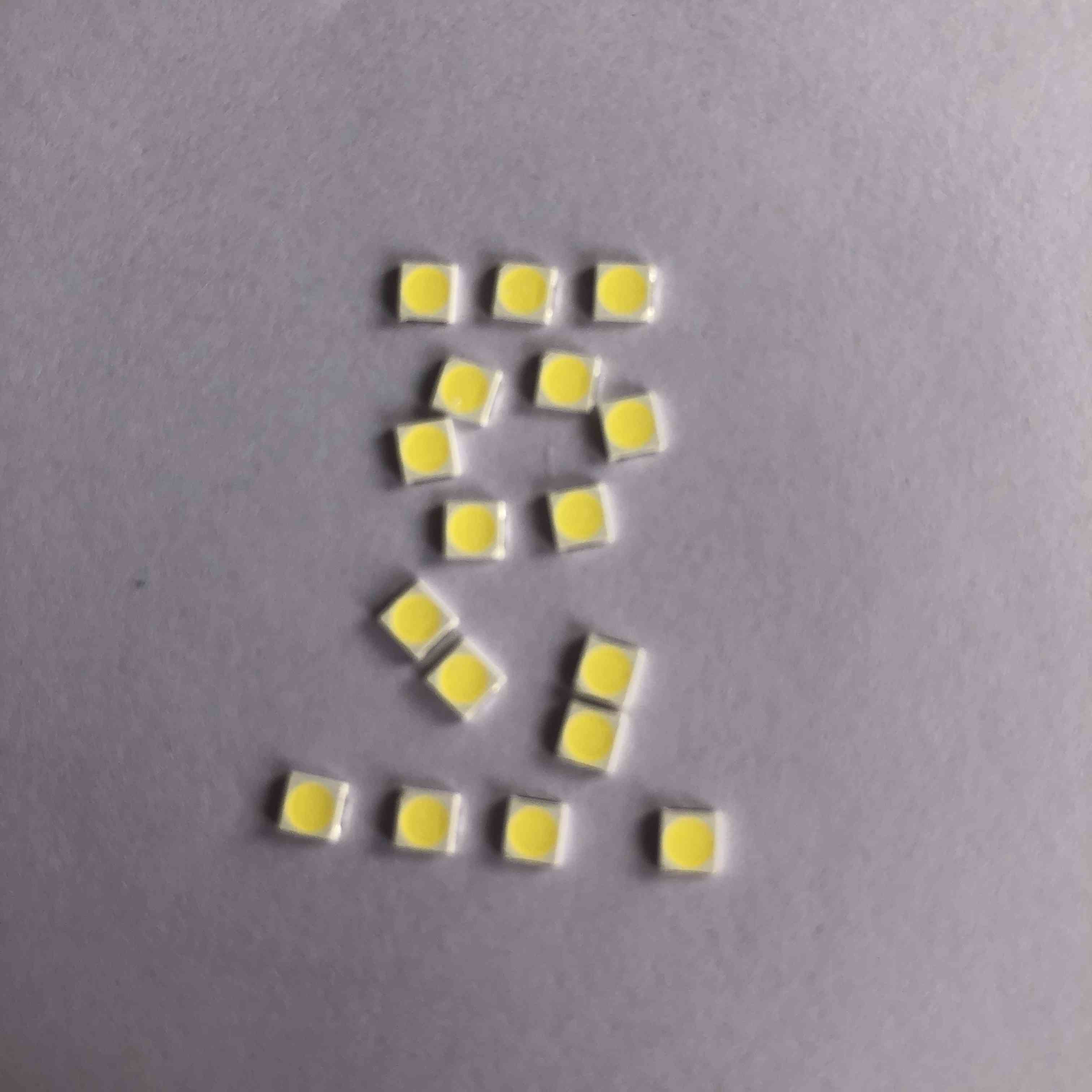

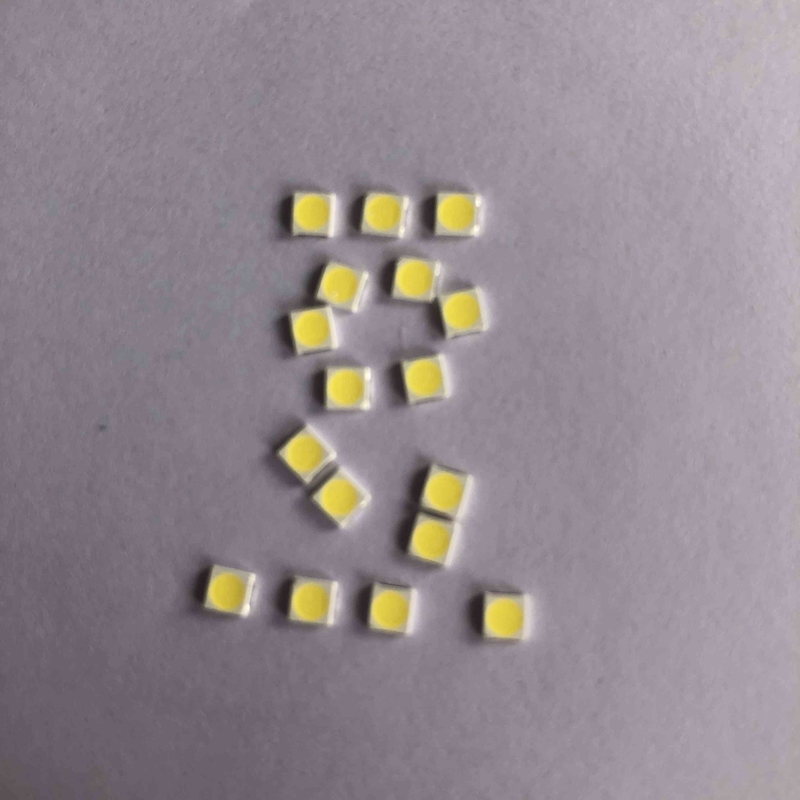

Высокий ОБЛОМОК СИД люмена 36V 30MA 180lm 3030 PPT SMD ИСПОЛЬЗОВАЛ ДЛЯ ЛАМПЫ СПОРТЗАЛА И ЛАМПЫ СПОРТ
Быстрые детали:
| Ввод напряжения (v): | 36V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3030 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 180lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Теплая белая/естественная БЕЛИЗНА White/COOL |
| Сила: | 1W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Цветовая температура: | 2700-6500K |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Свет спортзала |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 30MA |
| Размер: | 3.0*3.0*0.7mm |

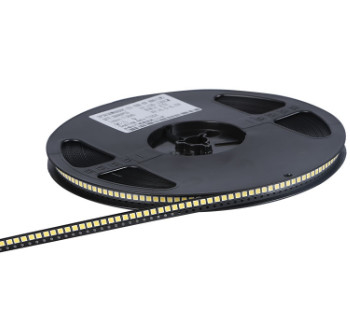

| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Абсолютный максимум оценок:
| Деталь | Символ | Абсолютный максимум оценок | Блок |
| Пропускной ток | ЕСЛИ | 30 | мамы |
| Обратное напряжение | Vr | 5 | V |
| Пульсированный пропускной ток | IFP* | 30 | мамы |
| Диссипация силы | PD | 0,5 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 120 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 33 | ℃/W |
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Процесс продукта:
