Введение применения:
Новый Н тип светлой коробки начатый быстро. Оно прикладывает уникальную технологию плиты световода. Обычные люминесцентные лампы или СИД использованы как источники света. Продукт имеет характеристики тонкой, яркого, равномерного и экономического --- тонкий, который значит толщина небольшая; Яркий ссылает на высокую яркость источника света под таким же условием силы; Форма ссылается на равномерный свет на светоиспускающой поверхности; Сбережения ссылаются на энергосберегающее. Ультратонкая светлая коробка сделанная из плиты световода сохраняет 60 | энергия 70% сравненная с обычной светлой коробкой.

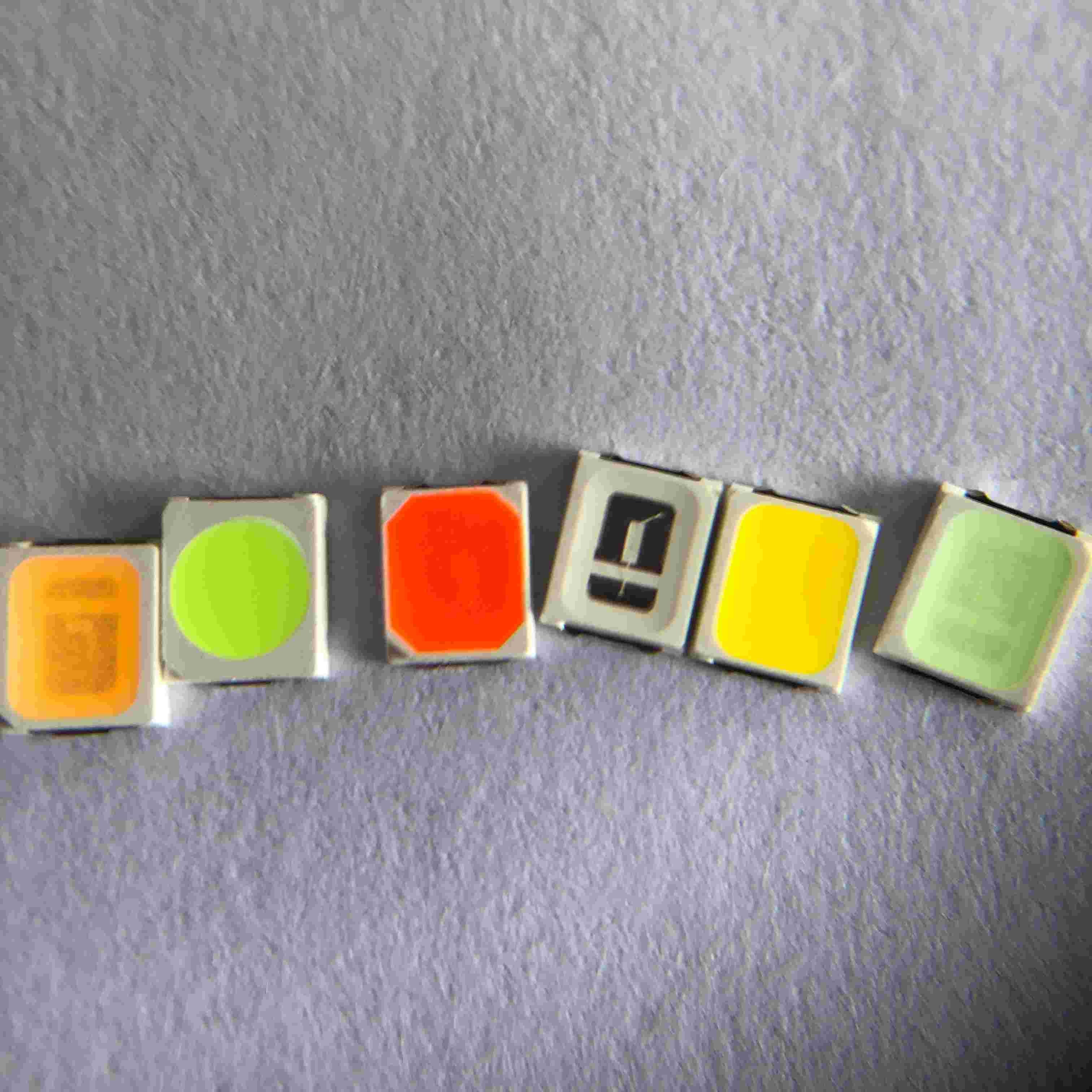

SMD привело света объявлений светлых коробок обломока, логотип, цвет 3v знака 2835 красный зеленый голубой желтый
Быстрые детали:
| Ввод напряжения (v): |
3V |
| Гарантия (год): |
2-летний |
| Тип: |
Smd привело обломок 2835 |
| Освещать обслуживание решений: |
Освещение и дизайн сетей |
| Светящая эффективность (lm/w): |
60-65lm |
| Продолжительность жизни (часы): |
50000 |
| Рабочее временя (часы): |
20000 |
| Материал обломока: |
INGAN |
| Испускать цвет: |
Красное /green /blue |
| Сила: |
0.5W |
| Угол наблюдения (°): |
120 градусов |
| Индекс перевода цвета (Ра): |
80 |
| Пакуя сумка: |
220*240nm |
| Место происхождения: |
Сучжоу, Цзянсу |
| Применение: |
Бытовые приборы и светофоры |
| Тип пакета: |
Пакет держателя Suface |
| Пропускной ток: |
150MA |
| Размер: |
2.8*3.5*0.65mm |
| Упаковка: |
4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Техническая характеристика изделия:
| Деталь |
Спецификация |
Материал |
Количество |
| Обломок |
InGaN |
InGaN |
2 в 1 |
| Рефлектор |
Белый |
PCT |
|
| Рамка |
C194 |
Серебр-покрытая медь |
|
| Провод золота |
0.9mil |
Сплав |
|
| Светомасса |
Желтый цвет |
YAG |
|
| Encapsulant |
MilkyWhite |
Смола |
|
| Лента несущей |
Согласно спецификациям EIA 481-1A |
Проводная черная лента |
4000pcs во вьюрок |
| Вьюрок |
Согласно спецификациям EIA 481-1A |
Проводная чернота |
4000pcs во вьюрок |
| Ярлык |
Стандарт Repsn |
Бумага |
|
| Пакуя сумка |
220x240mm |
Алюминиевая прокатанная не-молния сумки |
Одна сумка вьюрка одной |
| Коробка |
Стандарт Repsn |
Бумага |
Не-определенный |
Абсолютный максимум оценок:
| Деталь |
Символ |
Абсолютный максимум оценок |
Блок |
| Пропускной ток |
ЕСЛИ |
150 |
мамы |
| Обратное напряжение |
Vr |
5 |
V |
| Пульсированный пропускной ток |
IFP* |
180 |
мамы |
| Диссипация силы |
PD |
0,5 |
W |
| Рабочая температура |
ВЕРХНЯЯ ЧАСТЬ |
-40~85 |
℃ |
| Температура хранения |
TST |
-40~85 |
℃ |
| Электростатическая разрядка |
ESD |
2000 (HBM) |
V |
| Температура соединения |
Tj |
120 |
℃ |
| Сопротивление СИД термальное |
S-j Rth |
33 |
℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
| Деталь теста |
Условия испытаний |
Стандарт |
Qty (ПК) |
Ac/Re |
| Определение срока службы |
25℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Высокая температура |
85℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Низкая температура |
-40℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Жара высокой влажности |
85℃, 85%RH,
1000Hrs@150mA
|
/ |
20 |
0/1 |
| Хранение низкой температуры |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
0/1 |
| Высокотемпературное хранение |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
0/1 |
| Цикл температуры |
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
0/1 |
| Термальный удар |
-40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins>
| MIL-STD-202G |
20 |
0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
| Тест ESD (HBM) |
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC
(Q101-001)
|
20 |
0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times
Пре-обработка 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time
Пре-обработка 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Критеря по суждения |
| Пропускное напряжение VF |
Макс-рост VF < 1="">
|
| Обратное настоящее инфракрасн |
Макс-рост инфракрасн < IRmax="">
|
| Светящая интенсивность IV |
IV спад < 40="">
|
|
※ Паяет критерю по теста способности: охват нет чем 95%
Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)
|
Упаковка:
Инструкции SMT паять Reflow SMT:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
