Главная страница ПродукцияОбломок 4014 СИДГолубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k

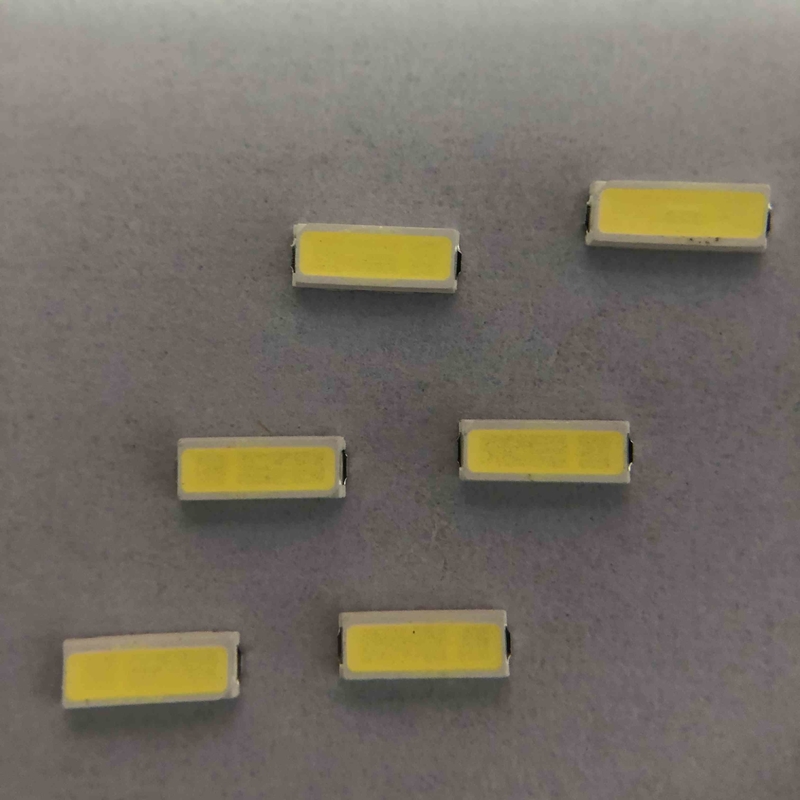

Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k

Blue SMD aC Full Spectrum 3v Led Chip 4014 3v 20-22lm 10000k
Blue SMD aC Full Spectrum 3v Led Chip 4014 3v 20-22lm 10000k
Blue SMD aC Full Spectrum 3v Led Chip 4014 3v 20-22lm 10000k
Основная информация
Место происхождения: СУЧЖОУ
Фирменное наименование: PHOENIX
Сертификация: LM80 CE ROHS
Номер модели: 4014
Количество мин заказа: 4000PCS
Цена: Negotiation
Упаковывая детали: 4000PCS /ROLL
Время доставки: 7-10 дней
Условия оплаты: Западное соединение, MoneyGram, T/T
Поставка способности: 100KK В МЕСЯЦ
Контакт
Имя: СИД 4014 SMD напряжение тока nput (v): 3V
Применение: домашнее украшение Сила: 120mA
Светящий поток (lm): 20-22lm CCT: 10000K
Гарантия (год): 2 лет Рабочее временя (часы): 20000
Рабочая температура (℃): -40-85 Угол наблюдения (°):: 120
Высокий свет:

полный спектр 3v привел обломок

,

4014 3v привели обломок

,

ac 4014 привел обломок

Применение:

Идеал для освещает контржурным светом и индикатор

Различные цвета и типы объектива доступные




Ввод напряжения (v): 3V
Гарантия (год): 2-летний
Тип: Smd привело обломок 4014
Освещать обслуживание решений: Освещение и дизайн сетей
Светящая эффективность (lm/w): 150lm/w
Продолжительность жизни (часы): 50000
Рабочее временя (часы): 20000
Материал обломока: INGAN
Испускать цвет: 10000-20000K
Сила: 0.06W
Угол наблюдения (°): 120 градусов
Индекс перевода цвета (Ра): 70
Пакуя сумка: 220*240nm
Место происхождения: Сучжоу, Цзянсу
Применение: ПРОКЛАДКА СИД
Тип пакета: Пакет держателя Suface
Пропускной ток: 120MA
Размер: 4.0*1.4*0.65mm
Упаковка: 4000 ПК/крен


Техническая характеристика изделия:



Структура пакета

Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 0

Абсолютный максимум оценок



Деталь Символ Абсолютный максимум оценок Блок
Пропускной ток ЕСЛИ 120 мамы
Обратное напряжение Vr 5 V
Пульсированный пропускной ток IFP* 80 мамы
Диссипация силы PD 0,06 W
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -40~85 ℃
Температура хранения TST -40~85 ℃
Электростатическая разрядка ESD 2000 (HBM) V
Температура соединения Tj 120 ℃
Сопротивление СИД термальное S-j Rth 13 ℃/W



Типичные электрооптические кривые характеристик:



Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 1

Список теста надежности СИД



Деталь теста

Условия испытаний

Стандарт

Qty (ПК)

Ac/Re

Определение срока службы

25℃, 1000Hrs@120mA

/

20

0/1

Высокая температура

85℃, 1000Hrs@120mA

/

20

0/1

Низкая температура

-40℃, 1000Hrs@120mA

/

20

0/1

Жара высокой влажности

85℃, RH 85%,

1000Hrs@120mA

/

20

0/1

Хранение низкой температуры

-40℃, 1000Hours

JEITA ED-4701

200 202

20

0/1

Высокотемпературное хранение

100℃, 1000Hours

JEITA ED-4701

200 201

20

0/1

Цикл температуры

(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min)

JEITA ED-4701

100 105

20

0/1

Термальный удар

-40 ' c (15mins) --100 ' c (15mins), изменяя время<5mins>



MIL-STD-202G

20

0/1

Определение срока службы ИМПа ульс



Tp=1ms, DC=0.1, D=Tp/T @ 3 мамы×150

/

20

0/1

Тест ESD (HBM)

2000 тестов и 3timesv,200V/Step, передних & обратных

AEC

(Q101-001)

20

0/1

Паяя сопротивление

260℃±5, 10S, 3 раза

℃ Пре-обработки 30, 70%RH

JEITA ED-4701

300 302

20

0/1

Спад Reflow IV

260℃±5, 10S, 1время

℃ Пре-обработки 30, 70%RH, 168Hours

/

20

0/1




Упаковка:

Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 2

Предосторежения:

Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на

Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.

Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает

Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование

Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 3

Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети



Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 4Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 5Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 6Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 7



Характеристики продукта:



Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-

Высокая яркость, низко- перевод высокого цвета амортизации

Минимальные 70,80,90 95 вариантов CRI

Сильная заварка и хороший свет нежитей стабильности

Серия продукта и логотип компании на фронте

Аттестация CE ROHS LM80



Производственный процесс:



Голубой спектр 3v aC SMD полный привел обломок 4014 3v 20-22lm 10000k 8
