| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000pcs |
| Цена: | negotiable |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 2835 SMD белый | Применение: | уча свет комнаты |
|---|---|---|---|
| Cct: | 4800-5200k | напряжение тока nput (v): | 3V |
| Сила: | 60ma | Светящий поток (lm): | 28-30 lm |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | Голубое СИД 2835 SMD,Высокое СИД 2835 Ра 95 SMD,Полное СИД 2835 спектра SMD |
||

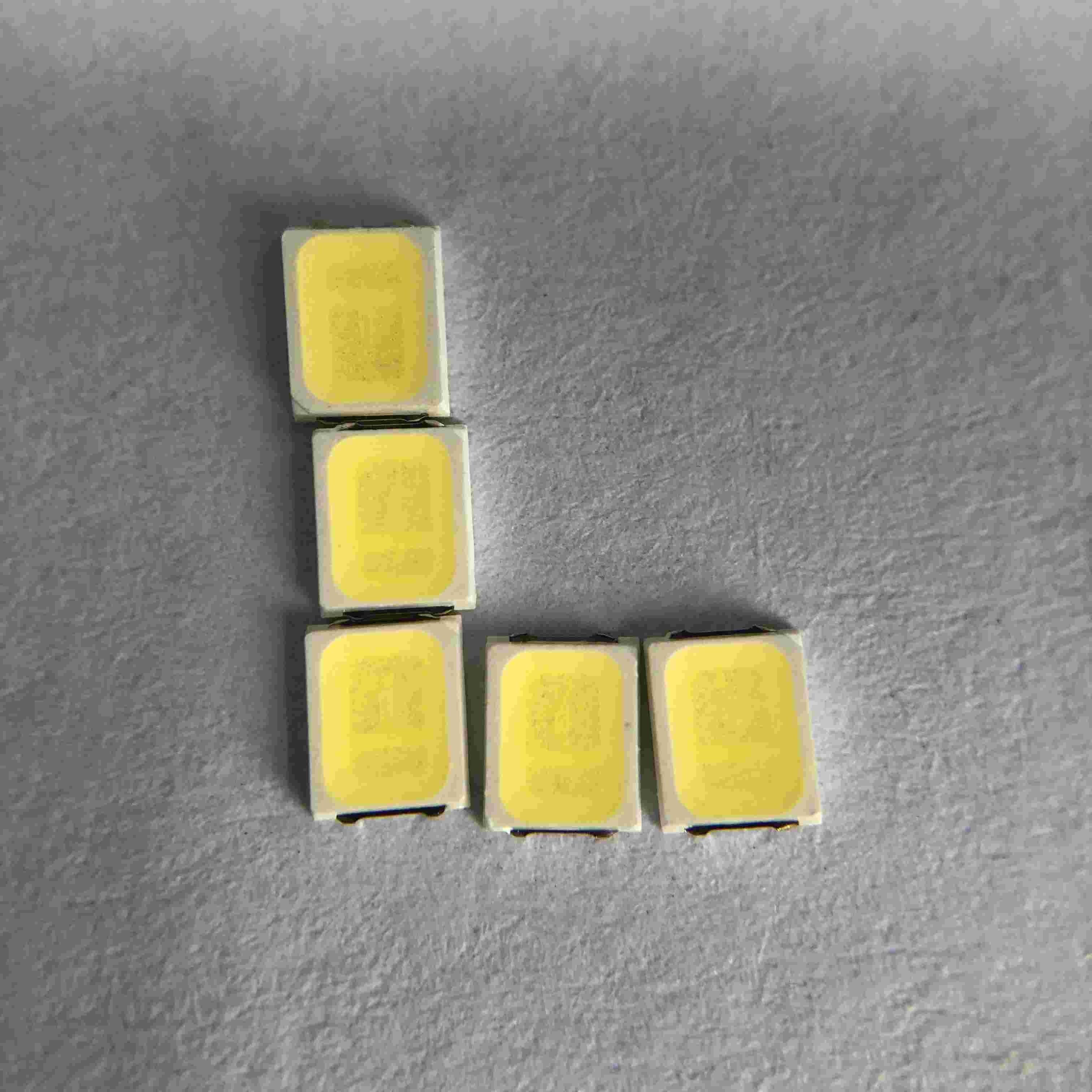

Высокий Ра 95 2835 нул светов комнаты преподавательства спектра голубого луча полных
Введение применения:
Голубой свет произведен потому что белый свет или теплый свет цвета испущенные СИД будут в восторге температурами другого цвета белого света или теплая белизна причиненная светомассой распылила на поверхности голубой фишки. Обычная светомасса может только фильтровать вне часть голубого света в спектре. Хотя чего мы видим с нашими нагими глазами белый, спектр все еще содержит большое количество голубых светлых компонентов. Никакая голубая светлая технология нет фильтровать вне свет короткой волны голубой между 400-480nm (nm) в свете посредством помещенной технологии спектра, уменьшить повреждение голубого света к сетчатке, соотвествовать национальный стандарт RGO, и защищает визуальное здоровье младенцев и маленьких ребят.
Быстрые детали:
| Ввод напряжения (v): | 3V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 28-30lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | белый цвет |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 95 |
| Цветовая температура: | 4800-5200k |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | уча света комнаты |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Диаграмма: принципиальная схема серии средней силы 0.2W тонкая
Допуск: ±0.2mm если не указано иное
Электроды: Сплав плакировкой Ag медный
Помещать смолу: Смола кремния
Пакет: Теплостойкий полимер
Абсолютный максимум оценок:
| Деталь | Символ | Абсолютный максимум оценок | Блок |
| Пропускной ток | ЕСЛИ | 60 | мамы |
| Обратное напряжение | Vr | 5 | V |
| Пульсированный пропускной ток | IFP* | 80 | мамы |
| Диссипация силы | PD | 0,2 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 120 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 30 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды.
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза;
Паяя, не положите стресс на СИД во время топления;
Порекомендованный профиль паять reflow как следование;
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
