| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 ISO-9001 ROHS |
| Номер модели: | 1808 |
| Количество мин заказа: | 5000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 ДНИ |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 1808 SMD белый | Светящий поток (lm): | 6-9lm |
|---|---|---|---|
| Cct: | 2700K 3000K 6000K | Гарантия (год): | 2 лет |
| Сила: | 0.06W | Рабочее временя (часы): | 20000 |
| Индекс перевода цвета (Ра): | 80 | напряжение тока nput (v): | 3V |
| Рабочая температура (℃): | -40-85 | Эффективность лампы светящая (lm/w): | 140 |
| Выделить: | СИД 1808 высокой яркости,Низкотермичное СИД 1808,3000K СИД 1808 |
||

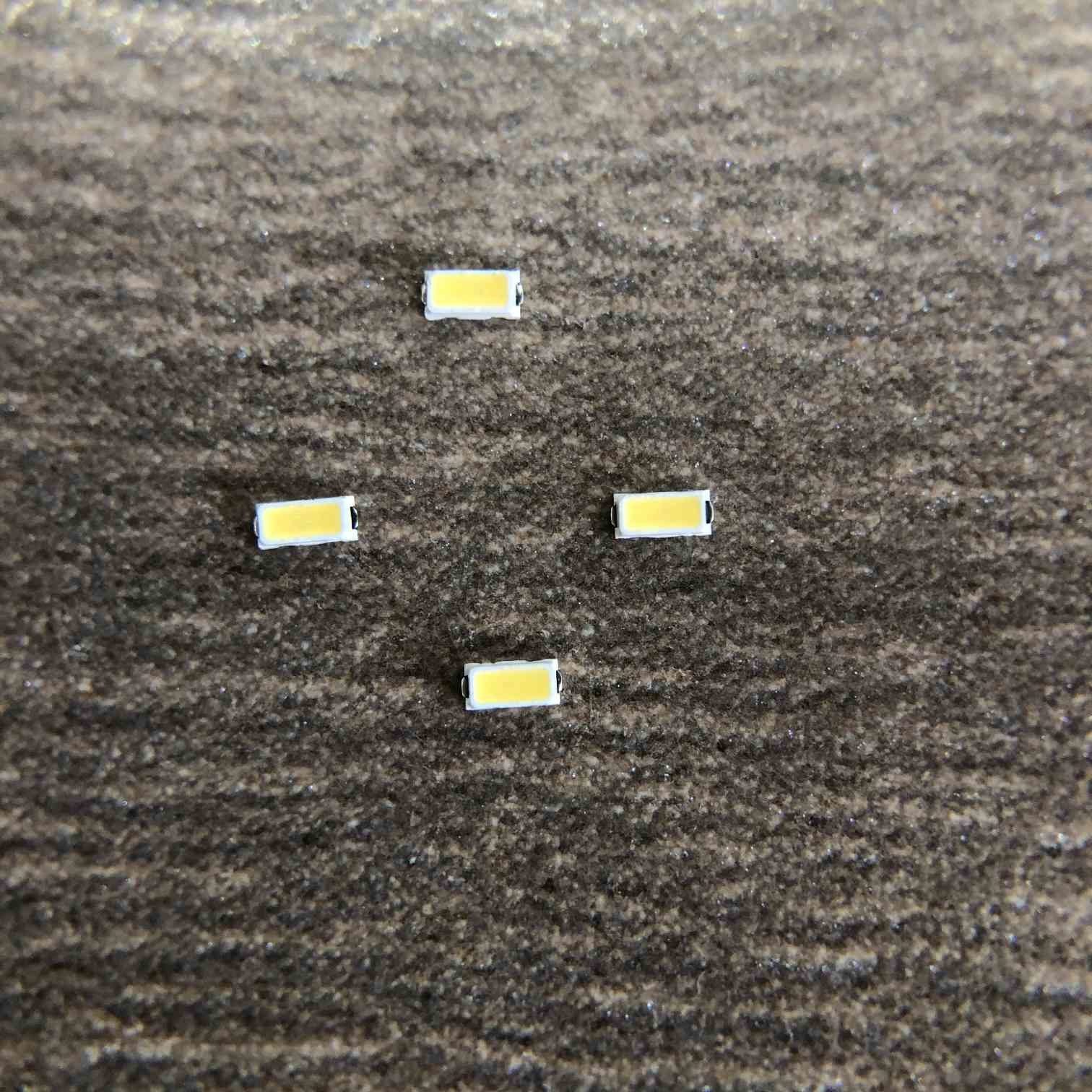

Фокус длинной жизни высокой яркости низкотермичный освещает 1808 для прокладок приведенных
Длинный срок службы: под свойственными течением и напряжением тока, срок службы СИД может достигнуть больше чем 50000 часов.
Высокая яркость, низкотермичная, охрана окружающей среды: СИД сделано из нетоксических материалов, не похож на люминесцентные лампы, которые содержат ртуть, которая причинит загрязнение. В то же время, СИД можно также повторно использовать.
1808 один из самых зрелых продуктов СИД упаковывая в автомобильной промышленности, которая полно была подтвержена для своих компактного размера и надежности. Особенно соответствующее для разнообразие стандартов СИД упаковывая. 1608 доступно в много версий с уровнями другого цвета и яркости.
Структура пакета:
максимальные оценки 4.Absolute (Ta=25℃)
| Параметр | Символ | Блок | |
| Оценка | |||
| Диссипация силы | Pd | 60 | mW |
| Пропускной ток | ЕСЛИ | 20 | мамы |
| Пиковый пропускной ток | IFP | 30 | мамы |
| Рабочая температура | Topr | -30~85 | ℃ |
| Температура хранения | Tstg | -30~100 | ℃ |
| Температура соединения | Tj | 105 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
5.Electrical и оптически характеристики (животики =25℃)
| Параметр | Символ | Условие испытаний | Минута | Тип | Макс | Блок |
| Пропускное напряжение | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Светящий поток | ф | IF=20mA | 6 | - | 9 | LM |
| Цветовая температура | CCT | IF=20mA | 2500 | - | 6500 | K |
| Обратное течение | VR | VR=7V | 0 | μA | ||
| Цвет разрывая индекс | Ра | IF=20mA | 90 | - | ||
| Угол взгляда | 2θ1/2 | IF=20mA | 120 | deg | ||
электрооптические кривые характеристик 6.Typical (Ta=25℃)
| Параметр | Символ | Условие испытаний | Минута | Тип | Макс | Блок |
| Пропускное напряжение | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Светящий поток | ф | IF=20mA | 6 | - | 9 | LM |
| Цветовая температура | CCT | IF=20mA | 2500 | - | 6500 | K |
| Обратное течение | VR | VR=7V | 0 | μA | ||
| Цвет разрывая индекс | Ра | IF=20mA | 90 | - | ||
| Угол взгляда | 2θ1/2 | IF=20mA | 120 | deg | ||
Типичные электрооптические кривые характеристик (Ta=25℃)
Шереножный список
IV ряд:
| Минута | Макс | Блок | Условие |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
Ряд VF:
| Минута | Макс | Блок | Условие |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Тест надежности
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) |
| Определение срока службы | 25℃, 1000Hrs@150mA | / | 20 |
| Высокая температура | 85℃, 1000Hrs@150mA | / | 20 |
| Низкая температура | -40℃, 1000Hrs@150mA | / | 20 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 |
| Определение срока службы ИМПа ульс | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 |
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
