| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 16000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 400KK В МЕСЯЦ |

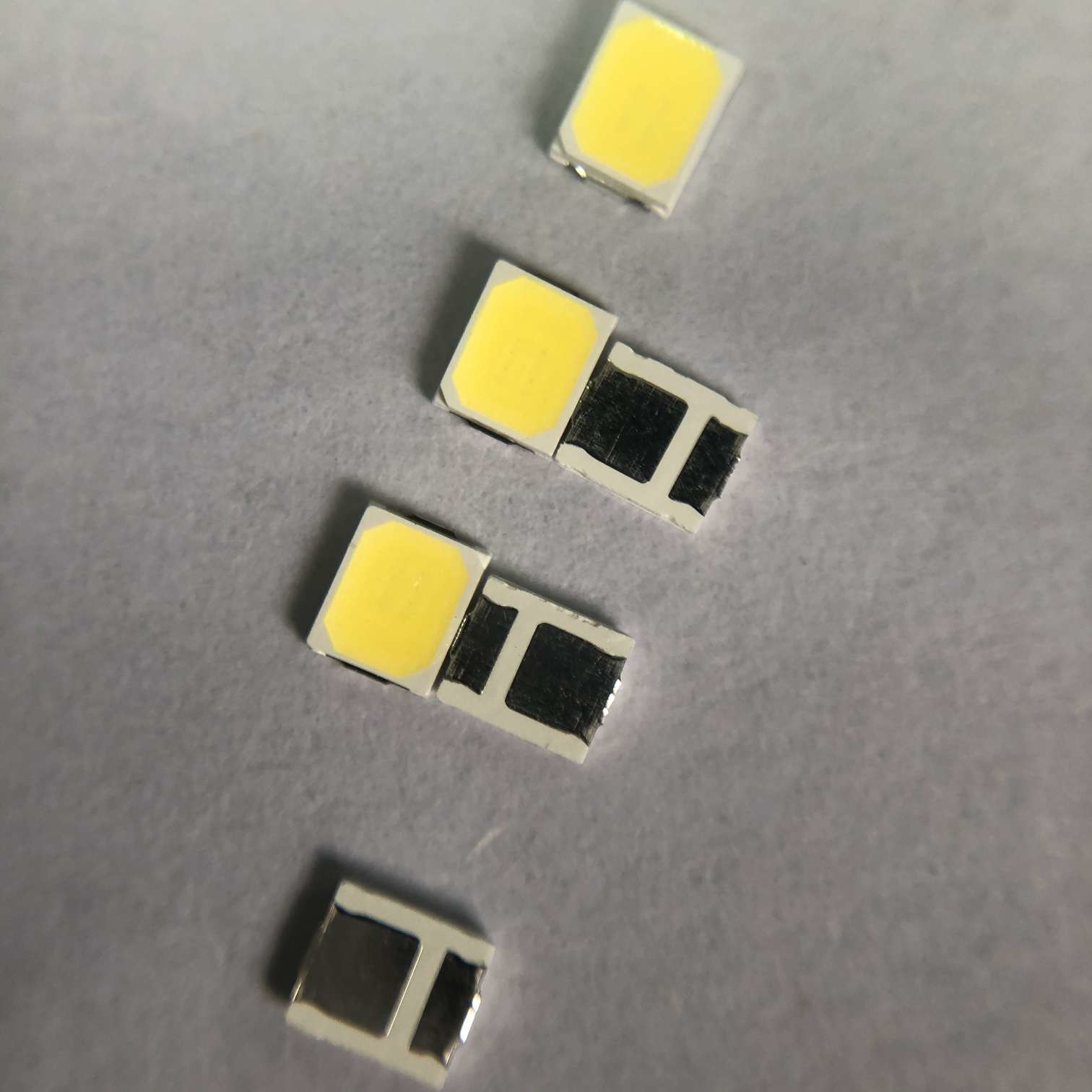

| имя: | SMD LED 2835 белого цвета | ССТ: | 3000К 4000К 6500К |
|---|---|---|---|
| Сила: | 0,2 Вт | Световой поток (лм): | 26-28лм |
| Входное напряжение (В): | 3В | Рабочее время (часы): | 20000 |
| Гарантия (год): | 2 года | Индекс цветопередачи (Ra): | 80 |
| Рабочая температура (℃): | -40-85 | Световая отдача лампы (лм/Вт): | 140 |
| Выделить: | 28LM SMD LED CHIP,6500K PCT SMD LED CHIP,6500K PCT SMD LED 2835 |
||
ОБЛОМОК СИД ПКТ СМД 3В 60МА 0.2В 2835 26-28ЛМ 6000-6500К для света испытания машины
СИД 3В 60МА 0.2В 2835 26-28ЛМ 3000К 4000К 6500К ПКТ СМД ДЛЯ ИСПЫТАТЕЛЬНОГО СВЕТИЛЬНИКА МАШИНЫ
1. Особенности продукта
.Эффективность 140 лм/Вт, типичная для 3000K, 80CRI
. Примите обломок и рамку хорошего качества, антистатическую хорошую стабилность Сверхнизкое затухание
.Высокая яркость, низкое затухание, высокая цветопередача.
.Минимум 70, 80, 90 и 95 вариантов CRI
. Сильная сварка и хорошая стабильность света нежити
.Серия продуктов и логотип компании спереди
.Сертификация CE ROHS LM80
.Угол обзора: 120 градусов
Совместимость с .RoHS, совместимость с бессвинцовой пайкой
2. Структура пакета
Единица измерения: мм Допуск: +/-0,1 мм
3. Спецификация продукта
| Вещь | Технические характеристики | Материал | Количество |
| Чип | InGaN | InGaN | 1 в 1 |
| Отражатель( | Белый | ППА | |
| Рамка | C2680 | Посеребренная медь | |
| Золотая проволока | 0,9 мил | СПЛАВ | |
| фосфор | Желтый | ИАГ | |
| Инкапсулятор | Млечный БелыйIte | Смола | |
| Несущая лента | Согласно спецификациям EIA 481-1A | Токопроводящая черная лента | 4000 шт на катушке |
| Катушка | Согласно спецификациям EIA 481-1A | Проводящий черный | |
| Этикетка | Репс стандарт | Бумага | |
| Упаковочный мешок | 220x240мм | Алюминиевый ламинированный пакет/без молнии | Одна катушка одна сумка |
| картон | Репс стандарт | Бумага | Не указано |
4. Типичные кривые электрооптических характеристик
5. Список тестов на надежность светодиодов
|
Тестовый элемент
|
Условия испытаний
|
Стандарт
|
Кол-во (шт.)
|
|
Жизненный тест
|
25 ℃, 1000 часов при 60 мА | / | 20 |
|
Высокая температура
|
85 ℃, 1000 часов при 60 мА | / | 20 |
|
Низкая температура
|
-40 ℃, 1000 часов при 60 мА | / | 20 |
|
Высокая влажность тепла
|
85 ℃, 85% относительной влажности, 1000 часов при 60 мА |
/ | 20 |
|
Низкотемпературное хранение
|
-40 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 202 |
20 |
|
Высокотемпературное хранение
|
100 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 201 |
20 |
|
Температурный цикл
|
(-40'C 30 минут --25'C (5 минут) -- 100'C (30 минут), скорость изменения температуры: 3+/-0,6'C/мин) |
ДЖЕЙТА ЭД-4701 100 105 |
20 |
|
Тепловой удар
|
-40'C (15 минут) --100'C (15 минут), время изменения <5 минут, 300C | МИЛ-СТД-202G | 20 |
|
Импульсный тест на долговечность
|
Tp=1 мс, DC=0,1, D=Tp/T при 3×60 мА, 1000 часов | / | 20 |
|
Тест ESD (HBM)
|
2000 В, 200 В/шаг, прямое и обратное тестирование 3 раза |
АЭК (Q101-001) |
20 |
|
Сопротивление пайке |
260 ± 5 ℃, 10 с, 3 раза Предварительная обработка 30 ℃, 70% относительной влажности |
ДЖЕЙТА ЭД-4701 300 302 |
20 |
|
Распад оплавления IV
|
260 ± 5 ℃, 10 с, 1 раз Предварительная обработка 30 ℃, 70% относительной влажности, 168 часов |
/ | 20 |
