| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| имя: | SMD LED 3030 белого цвета | Заявление: | УЛИЧНЫЙ ФОНАРЬ |
|---|---|---|---|
| Световой поток (лм): | 170-180лм | Сила: | 1 Вт |
| ССТ: | 3000К 4000К 6500К | Входное напряжение (В): | 3В |
| Индекс цветопередачи (Ra): | 80 | Гарантия (год): | 2 года |
| Рабочее время (часы): | 20000 | Рабочая температура (℃): | -40-85 |
| Выделить: | 170 лм SMD LED 3030,180 лм SMD LED 3030,ДОРОЖНЫЙ ФОНАРЬ SMD LED 3030 |
||

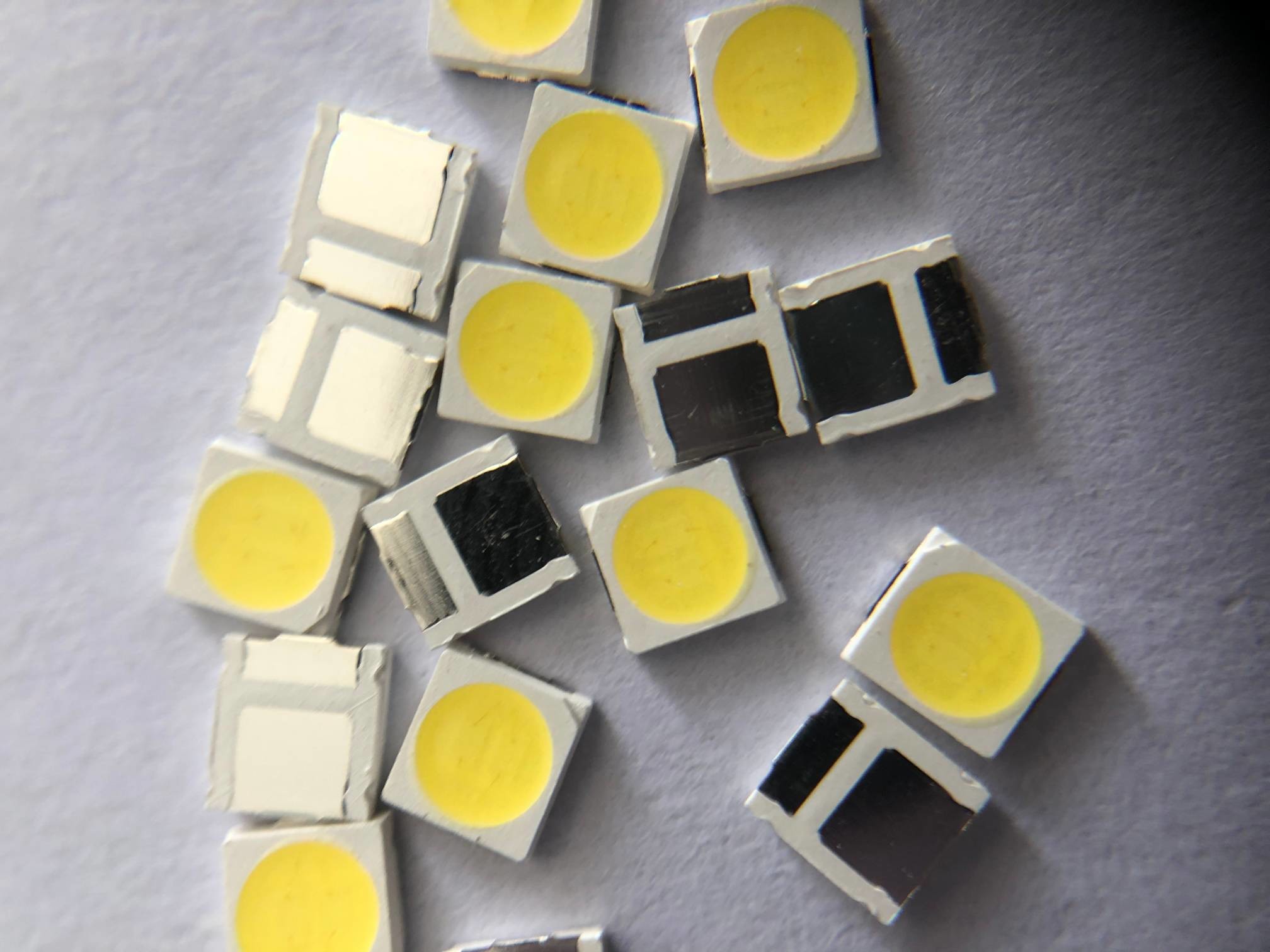

3030 РАМКА ЭМК Смд 3в 170-180льм привела цвет белизны обломока 300ма для ДОРОЖНОГО ФОНАРА
Введение в приложение:
Уличные фонари связаны с технологией освещения и применимы к уличным фонарям.Цель состоит в том, чтобы разработать эффективный электронный энергосберегающий уличный фонарь с длительным сроком службы, низким энергопотреблением, высоким коэффициентом мощности и малым содержанием гармоник тока.Высокоэффективный электронный энергосберегающий уличный фонарь содержит сеточную высоковольтную разрядную ветвь R1, C1, выпрямительный мост D1-D4, ветвь коррекции коэффициента мощности C2, D5, D6, ветвь фильтрации высокочастотных и промежуточных помех L1, L3, высокочастотный колебательный контур BG1-BG2, пусковая ветвь L2, C7 и ламповая трубка T, соединенные последовательно;Это может сэкономить 80% электроэнергии по сравнению с предыдущими уличными фонарями;Содержание гармоник THD составляет менее 25%, а срок службы лампы можно увеличить в 3-4 раза.
ОБЛОМОК СИД белого цвета ППТ СМД 3В 300МА 170-180льм эффективности 3030 СМД для уличного света
Краткие сведения:
| Входное напряжение (В): | 3В |
| Гарантия (год): | 2 года |
| Тип: | Смд светодиодный чип 3030 |
| Сервис световых решений: | Освещение и схемотехника |
| Световая эффективность (лм/Вт): | 170-180лм |
| Срок службы (часы): | 50000 |
| Время работы (часы): | 20000 |
| Материал чипа: | ИНГАН |
| Цвет излучения: | Теплый белый/натуральный белый/ХОЛОДНЫЙ БЕЛЫЙ |
| Сила: | 1 Вт |
| Угол обзора (°): | 120 градусов |
| Индекс цветопередачи (Ra): | 80 |
| Цветовая температура: | 2700-6500К |
| Место происхождения: | Сучжоу, Цзянсу |
| Заявление: | уличный фонарь |
| Тип упаковки: | Пакет для установки на поверхность |
| Прямой ток: | 300 мА |
| Размер: | 3,0*3,0*0,6 мм |
| Упаковка: | 4000 шт/рулон |
Спецификация продукта:
Структура пакета:
Спецификация продукта:
| Вещь | Технические характеристики | Материал | Количество |
| Чип | InGaN | InGaN | 2 в 1 |
| Отражатель | Белый | РСТ | |
| Рамка | С194 | Посеребренная медь | |
| Золотая проволока | 0,9 мил | сплав | |
| фосфор | белый | белый | |
| Инкапсулятор | Молочно-белый | Смола | |
| Несущая лента | Согласно спецификациям EIA 481-1A | Токопроводящая черная лента | 4000 шт на катушке |
| Катушка | Согласно спецификациям EIA 481-1A | Проводящий черный | 4000 шт на катушке |
| Этикетка | Репс стандарт | Бумага | |
| Упаковочный мешок | 220x240мм | Алюминиевый ламинированный пакет/без молнии | Одна катушка одна сумка |
| картон | Репс стандарт | Бумага | Не указано |
ТипичныйЕэлектро-Окривые оптических характеристик:
Список тестов надежности светодиодов:
| Тестовый элемент | Условия испытаний | Стандарт | Кол-во (шт.) | Ac/Re |
| Жизненный тест | 25 ℃, 1000 часов при 300 мА | / | 20 | 0/1 |
| Высокая температура | 85 ℃, 1000 часов при 300 мА | / | 20 | 0/1 |
| Низкая температура | -40 ℃, 1000 часов при 300 мА | / | 20 | 0/1 |
| Высокая влажность тепла |
85 ℃, 85% относительной влажности, 1000 часов при 300 мА |
/ | 20 | 0/1 |
| Низкотемпературное хранение | -40 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 201 |
20 | 0/1 |
| Температурный цикл | (-40'C 30 минут --25'C (5 минут) -- 100'C (30 минут), скорость изменения температуры: 3+/-0,6'C/мин) |
ДЖЕЙТА ЭД-4701 100 105 |
20 | 0/1 |
| Тепловой удар | -40'C (15 минут) --100'C (15 минут), время изменения <5 минут, 100C | МИЛ-СТД-202G | 20 | 0/1 |
|
Импульсный тест на долговечность
|
Tp=1 мс, DC=0,1, D=Tp/T при 3×300 мА | / | 20 | 0/1 |
| Тест ESD (HBM) | 2000 В, 200 В/шаг, прямое и обратное тестирование 3 раза |
АЭК (Q101-001) |
20 | 0/1 |
| Пайка Сопротивление |
260 ± 5 ℃, 10 с, 3 раза Предварительная обработка 30 ℃, 70% относительной влажности |
ДЖЕЙТА ЭД-4701 300 302 |
20 | 0/1 |
| Распад оплавления IV |
260 ± 5 ℃, 10 с, 1 раз Предварительная обработка 30 ℃, 70% относительной влажности, 168 часов |
/ | 20 | 0/1 |
| Критерии оценки | ||||
| Прямое напряжение ВФ | ВФМаксимальное увеличение < 1,1x | |||
| Обратный ток Iр | Максимальное увеличение IR < IRmax | |||
| Сила света IВ | IV Распад <40% | |||
|
※ Критерии проверки способности припоя: охват не менее 95% Примечание. Измерение должно проводиться после того, как испытуемые образцы были возвращены в нормальные условия окружающей среды (обычно через два часа). |
||||
Упаковка:
Предостережения:
Инкапсулированный материал светодиодов - силикон.Поэтому светодиоды имеют мягкую поверхность на
Верх упаковки.Давление на верхнюю поверхность будет влиять на надежность светодиодов.Следует принять меры предосторожности, чтобы избежать сильного давления на инкапсулированную часть.Поэтому при использовании всасывающей насадки давление на силиконовую смолу должно быть надлежащим.
Паяльник :
При ручной пайке температура утюга должна быть ниже 300 ℃ в течение 3 секунд.
Ручная пайка должна выполняться только один раз
Инструкции по пайке оплавлением SMT SMT:
Пайка оплавлением не должна выполняться более двух раз.
При пайке не нагружайте светодиоды во время нагрева.
Рекомендуемый профиль пайки оплавлением следующий:
Особенности продукта:
Примите обломок и рамку хорошего качества, антистатическую хорошую стабильность Сверхнизкое затухание
Высокая яркость, низкое затухание, высокая цветопередача
Минимум 70,80,90 вариантов CRI 95
Сильная сварка и хорошая стабильность света нежити
Серия продуктов и логотип компании спереди
Сертификация CE ROHS LM80
Производственный процесс:
