| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 3014 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |

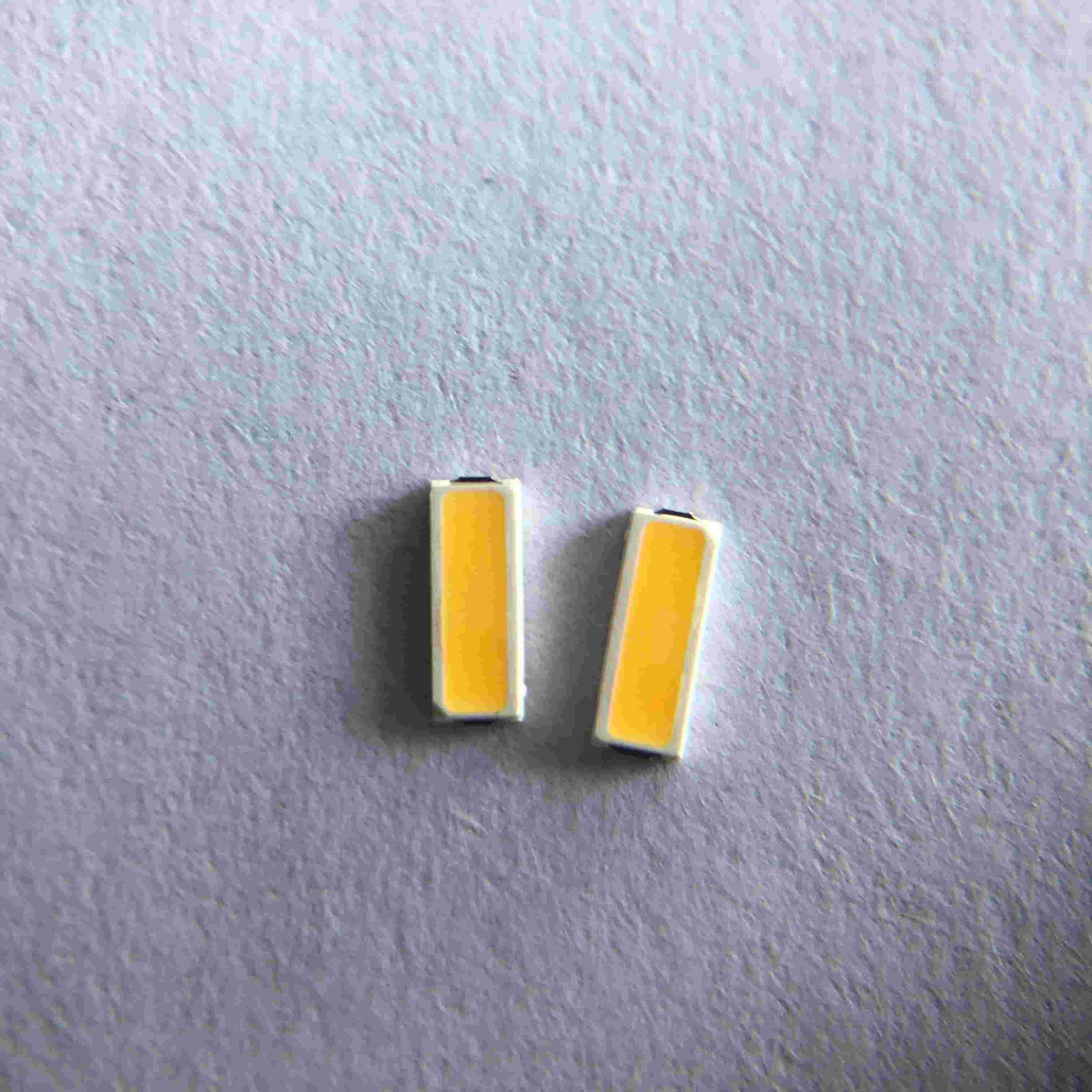

| имя: | СИД 3014 SMD | Применение: | Декоративная лампа автомобиля внутренняя |
|---|---|---|---|
| Входное напряжение (В): | 3V | Светящий поток (lm): | 24-26LM |
| Сила: | 60MA | CCT: | 6000-6500K |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
Быстрые детали:
| Ввод напряжения (v): | 3V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3014 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 150lm/w |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | 6000-6500K |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 70 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | автомобиль освещает контржурным светом |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 3.0*1.4*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
| Параметр | Символ | Условие испытаний | Минута | Тип | Макс | Блок |
| Пропускное напряжение | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Светящий поток | ф | IF=60mA | 24 | - | 26 | LM |
| Цветовая температура | CCT | IF=60mA | 2500 | - | 6500 | K |
| Обратное течение | VR | VR=7V | 0 | μA | ||
| Цвет разрывая индекс | Ра | IF=60mA | 80 | - | ||
| Угол взгляда | 2θ1/2 | IF=60mA | 120 | deg | ||
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) |
| Определение срока службы | 25℃, 1000Hrs@60mA | / | 20 |
| Высокая температура | 85℃, 1000Hrs@60mA | / | 20 |
| Низкая температура | -40℃, 1000Hrs@60mA | / | 20 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 |
| Определение срока службы ИМПа ульс | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 |
Производственный процесс:
