| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000PCS |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| Имя: | Цвет СИД 2835 SMD зеленый | Применение: | Студия свадьбы, домашнее украшение |
|---|---|---|---|
| напряжение тока nput (v): | 8.9-9.2V | Сила: | 100mA |
| Светящий поток (lm): | 105-115LM | (nm): | 520-525nm |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | Обломок СИД PCT RGB,зеленый обломок СИД RGB,зеленый обломок 2835 приведенный |
||
Введение применения:
Студия свадьбы, домашнее украшение, архитектурноакустическое украшение, институт дизайна, институт планирования, центр оформления изделия, строительство моста, etc
Переменная линия источник света источник света зоны, который делает освещение равномерный, более мягкий и более удобный;
Естественный свет имитирует дизайн истинного цвета, изображение более реалистическо и угождающ к глазу, и визуальный эффект более превосходен;
Высокотехнологичный дизайн технологии плиты световода, свой принцип и влияние могут соответствовать к дисплею LCD ноутбука;

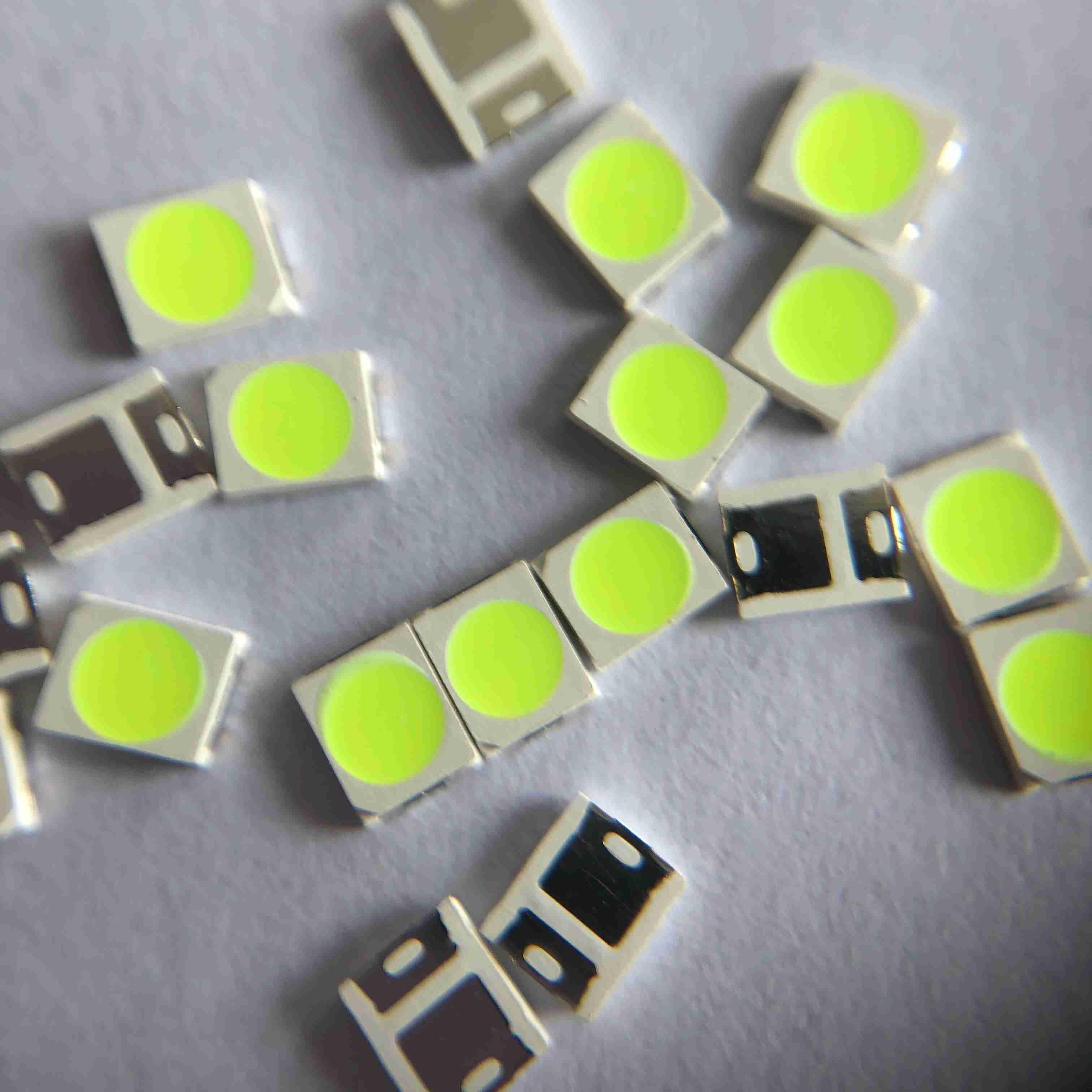

SMD привело цвет pct 9V обломока 2835 зеленый для студии свадьбы, домашнего украшения
Быстрые детали:
| Ввод напряжения (v): | 8.9-9.2V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 105-115LM |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |

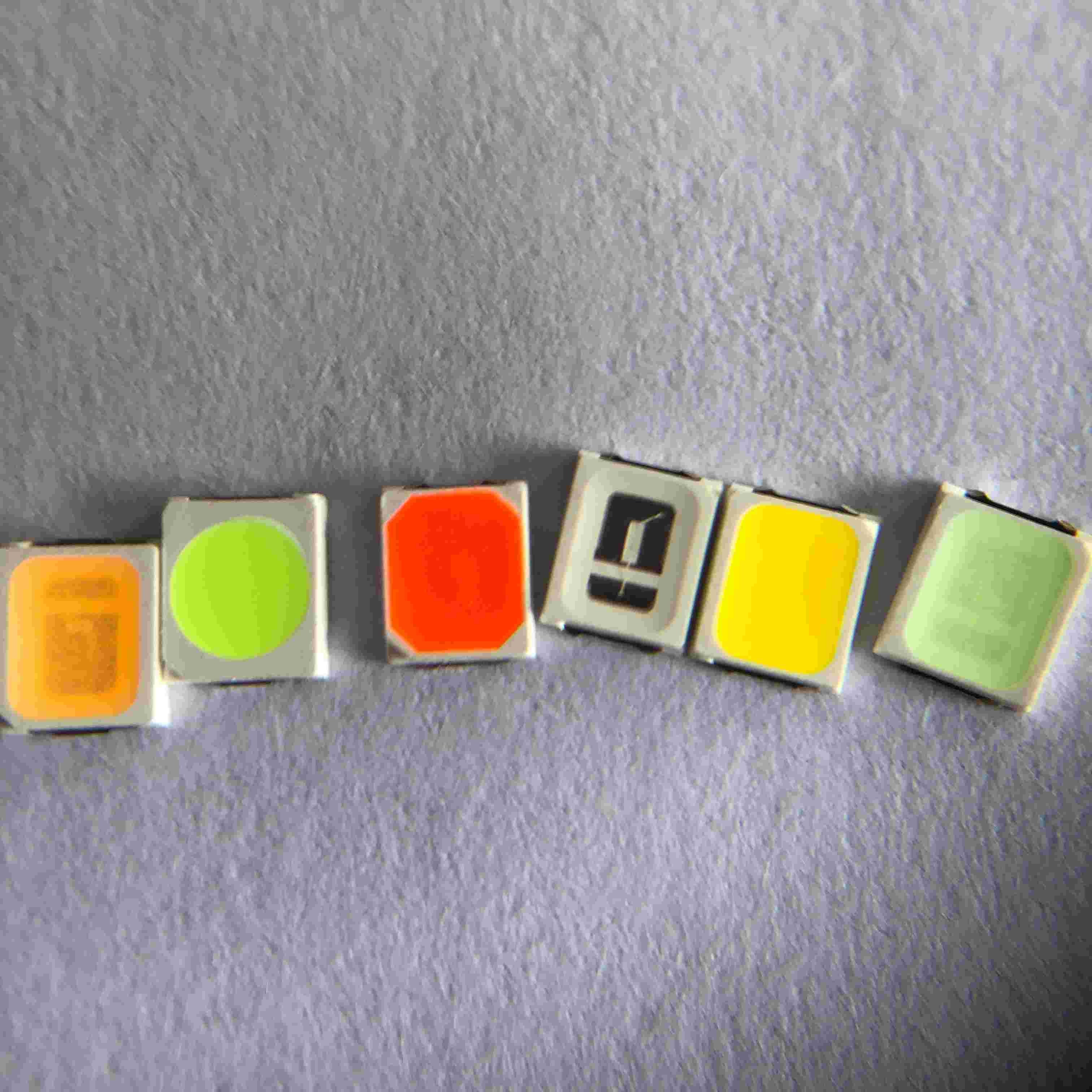

| Испускать цвет: | Зеленый (красный желтый зеленый пинк) |
| Сила: | 1w |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Студия свадьбы, домашнее украшение |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 100MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Электрооптические характеристики:
| Продукт нет. | Материал | VF (V) | Цвет | Поток (lm) | |
| минута | максимальный | Координаты CIE x, y | |||
| QT-2835G-3TSCC-YL | InGaN | 8,9 | 9,2 | Тип x=0.25, y=0.58 | 105 |
Техническая характеристика изделия:
| Деталь | Спецификация | Материал | Количество |
| Обломок | InGaN | InGaN | 3in 1 |
| Рефлектор | Белый | pct | |
| Рамка | C194 | Серебр-покрытая медь | |
| Провод золота | 0.8mil | Сплав | |
| Светомасса | зеленый | Зеленый цвет | |
| Encapsulant | MilkyWhite | Смола | |
| Лента несущей | Согласно спецификациям EIA 481-1A | Проводная черная лента | 4000pcs во вьюрок |
| Вьюрок | Согласно спецификациям EIA 481-1A | Проводная чернота | 4000pcs во вьюрок |
| Ярлык | Стандарт Repsn | Бумага | |
| Пакуя сумка | 220x240mm | Алюминиевая прокатанная не-молния сумки | Одна сумка вьюрка одной |
| Коробка | Стандарт Repsn | Бумага | Не-определенный |
Абсолютный максимум оценок:
| Деталь | Символ | Абсолютный максимум оценок | Блок |
| Пропускной ток | ЕСЛИ | 100 | мамы |
| Обратное напряжение | Vr | 5 | V |
| Пульсированный пропускной ток | IFP* | 120 | мамы |
| Диссипация силы | PD | 1 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 120 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 30 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@100mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@100mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×100mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
