Введение применения:
Работы украшения настенной живописи гостиниц, гостиниц, ресторанов, вилл, чайных, западных ресторанов, каф, домов торта, баров, зал караоке, танцевальных залов, саун, салонов красоты, фитнес-залов, медицинских центров, etc
Делающ полную пользу осветите характеристики передачи контржурным светом материала, светлый тариф отпуска высок, и светлое распространение более равномерно и естественно

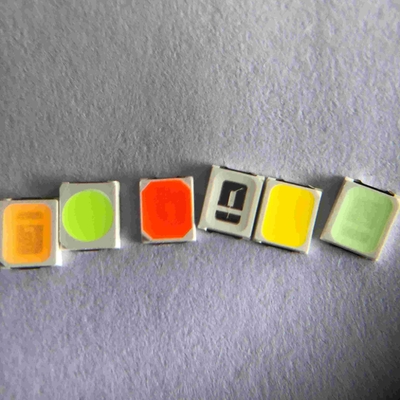

Smd высокой яркости привело красную зеленую синь 2835 54v для торгового центра, света знака, освещений коробки
Быстрые детали:
| Ввод напряжения (v): |
50-54V |
| Гарантия (год): |
2-летний |
| Тип: |
Smd привело обломок 2835 |
| Освещать обслуживание решений: |
Освещение и дизайн сетей |
| Светящая эффективность (lm/w): |
15-20lm 30-35 lm 130-140LM |
| Продолжительность жизни (часы): |
50000 |
| Рабочее временя (часы): |
20000 |
| Материал обломока: |
INGAN |
| Испускать цвет: |
RGB |
| Сила: |
1w |
| Угол наблюдения (°): |
120 градусов |
| Индекс перевода цвета (Ра): |
80 |
| Пакуя сумка: |
220*240nm |
| Место происхождения: |
Сучжоу, Цзянсу |
| Применение: |
Студия свадьбы, домашнее украшение |
| Тип пакета: |
Пакет держателя Suface |
| Пропускной ток: |
20MA |
| Размер: |
2.8*3.5*0.65mm |
| Упаковка: |
4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Абсолютный максимум оценок:
| Деталь |
Символ |
Абсолютный максимум оценок |
Блок |
| Пропускной ток |
ЕСЛИ |
150 |
мамы |
| Обратное напряжение |
Vr |
5 |
V |
| Пульсированный пропускной ток |
IFP* |
180 |
мамы |
| Диссипация силы |
PD |
0,5 |
W |
| Рабочая температура |
ВЕРХНЯЯ ЧАСТЬ |
-40~85 |
℃
|
| Температура хранения |
TST |
-40~85 |
℃ |
| Электростатическая разрядка |
ESD |
2000 (HBM) |
V |
| Температура соединения |
Tj |
120 |
℃ |
| Сопротивление СИД термальное |
S-j Rth |
28 |
℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД:
|
Деталь теста
|
Условия испытаний
|
Стандарт
|
Qty (ПК)
|
Ac/Re
|
|
Определение срока службы
|
25℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Высокая температура
|
85℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Низкая температура
|
-40℃, 1000Hours@150mA
|
/
|
20
|
0/1
|
|
Жара высокой влажности
|
85℃, RH 85%,
1000Hours@150mA
|
/
|
20
|
0/1
|
|
Хранение низкой температуры
|
-40℃, 1000Hours
|
JEITA ED-4701
200 202
|
20
|
0/1
|
|
Высокотемпературное хранение
|
100℃, 1000Hours
|
JEITA ED-4701
200 201
|
20
|
0/1
|
|
Цикл температуры
|
(-40 ' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min)
|
JEITA ED-4701
100 105
|
20
|
0/1
|
|
Термальный удар
|
-40 ' c (15mins) --100 ' c (15mins), изменяя время<5mins>
|
MIL-STD-202G
|
20
|
0/1
|
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA
|
/
|
20
|
0/1
|
|
Тест ESD (HBM)
|
2 теста и 3times000V,200V/Step, передних & обратных
|
AEC
(Q101-001)
|
20
|
0/1
|
|
Паяя сопротивление
|
260±5℃, 10S, 3 раза
℃ Пре-обработки 30, 70%RH
|
JEITA ED-4701
300 302
|
20
|
0/1
|
|
Спад Reflow IV
|
260±5℃, 10S, 1время
℃ Пре-обработки 30, 70%RH, 168Hours
|
/
|
20
|
0/1
|
|
Критеря по суждения
|
|
Пропускное напряжение VF
|
Макс-рост 1.1x <>VF
|
|
Обратное настоящее инфракрасн
|
Макс-рост инфракрасн < IRmax="">
|
|
Светящая интенсивность IV
|
IV спад < 40="">
|
|
Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)
|
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности

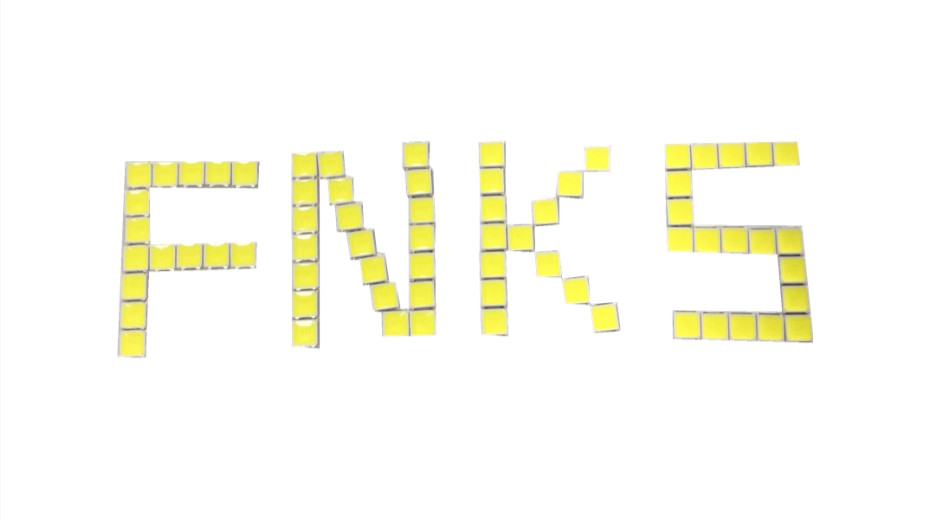

Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
