| Место происхождения: | СУЧЖОУ |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 4014 |
| Количество мин заказа: | 4000PCS |
| Цена: | negotiable |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 100KK В МЕСЯЦ |

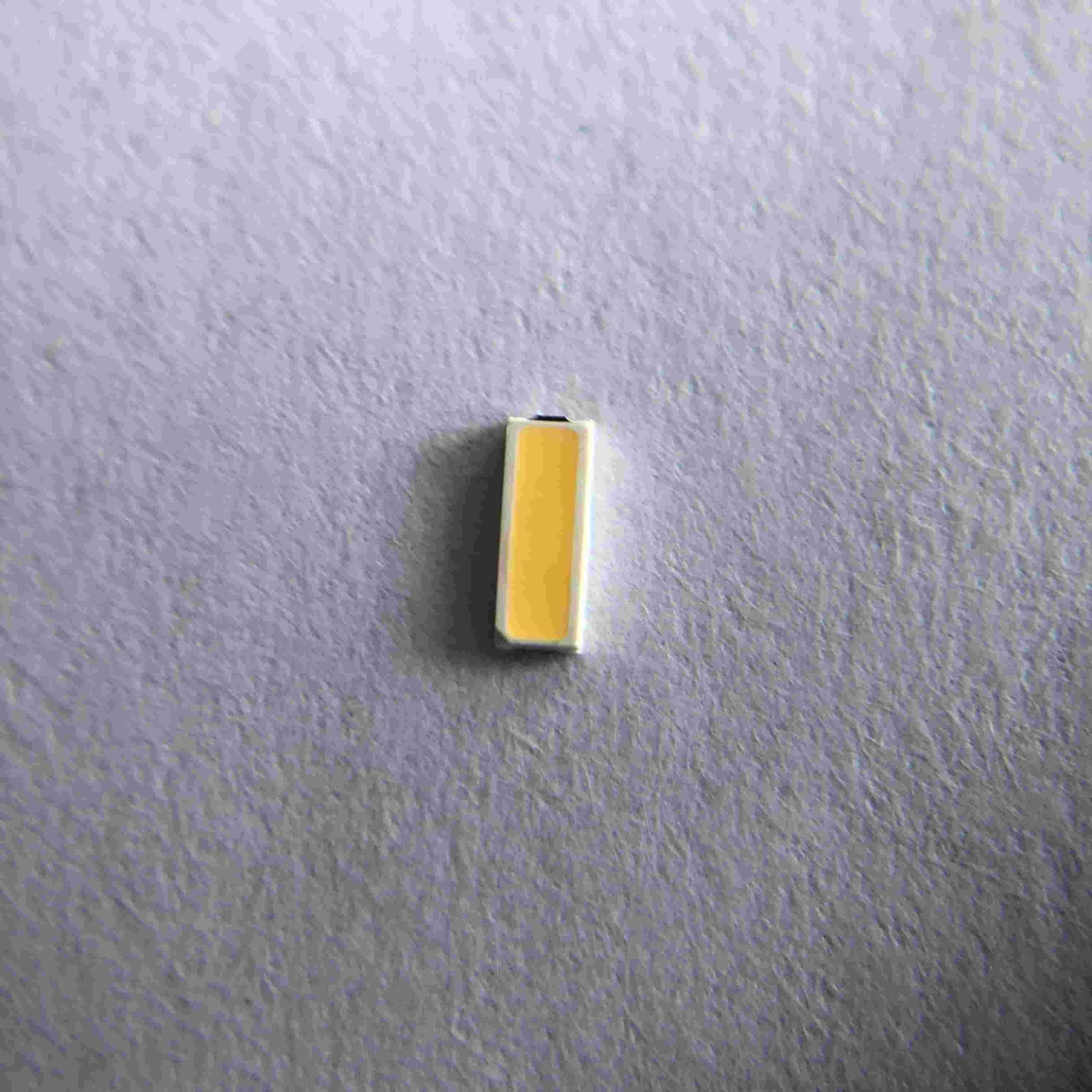

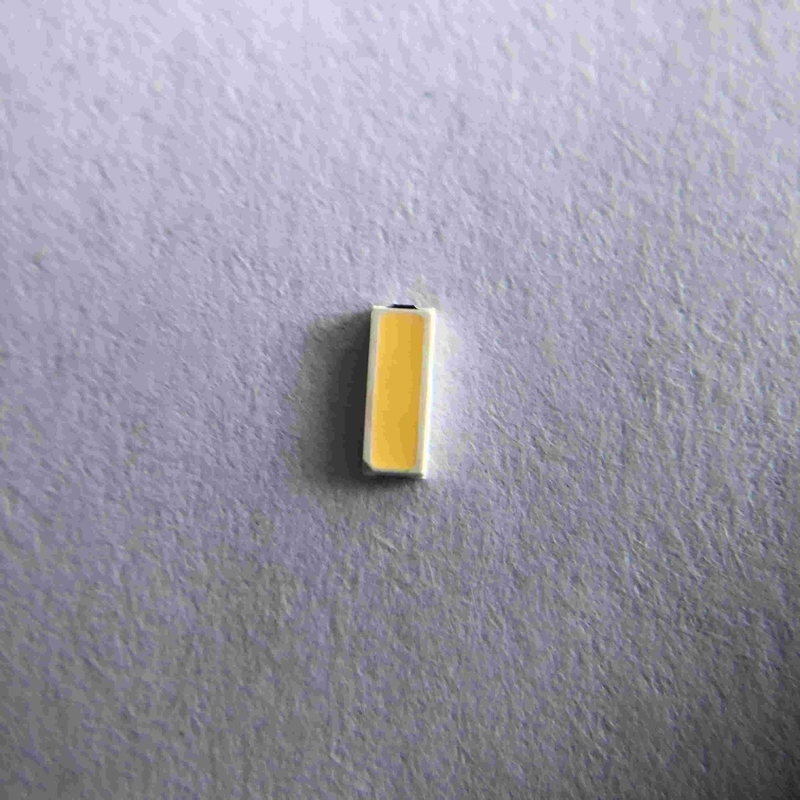

| Имя: | СИД 4014 SMD | Применение: | свет монитора |
|---|---|---|---|
| напряжение тока nput (v): | 3V | Сила: | 120mA |
| Светящий поток (lm): | 32-40lm | CCT: | 10000K |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | SMD привело обломок для того чтобы вырасти светлым,обломок 4014 приведенный вырасти светлый,небольшой обломок 4014 приведенный |
||
Яркость СИД освещает контржурным светом высока, и яркость не уменьшит после долгосрочной пользы. Кроме того, тело СИД освещает контржурным светом тоньше и красиво.
СИД освещает контржурным светом, мягкий цвет, совмещенный с цветом трудной панели экрана может сделать глаза удобный.
Другое преимущество что приведенное все освещает контржурным светом имеет энергосбережение, охрану окружающей среды и низкую радиацию.
Быстрые детали:
| Ввод напряжения (v): | 6V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 4014 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 150lm/w |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | 10000-20000K |
| Сила: | 0.72W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 70 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | монитор освещает контржурным светом |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 120MA |
| Размер: | 4.0*1.4*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
| Деталь | Символ | Максимум | Блок |
| Диссипация силы | PD | 900 | mW |
| Непрерывный пропускной ток | ЕСЛИ | 150 | мамы |
| Обратное напряжение | VR | 15 | V |
| Электростатическая разрядка (HBM) | ESD | 5000 | V |
| Температурная амплитуда рабочей температуры | Topr | -35 до +85 | ℃ |
| Диапазон температур хранения | Tstg | -40 до +100 | ℃ |
| Температура соединения СИД | Tj | 120 | ℃ |
| Термальное сопротивление приведенное | RθJS | 22 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Детали | Условия испытаний | Примечания | Но. поврежденный |
| Цикл температуры | -40℃ ~25℃ ~100℃ ~25℃ (30min~5min~30min~5min) | 200Cycle | 0/20 |
| Номинальное OperatingLife | Животики = 25℃, ЕСЛИ =120mA | 3000hours | 0/20 |
| Номинальный срок службы высокотемпературной & высокой влажности | Животики = 85℃/RH = 85%, ЕСЛИ = 90mA | 1000hours | 0/20 |
| Сопротивление к SolderingHeat |
Tmax=260℃, ≤10sec
|
2 раза | 0/20 |
| Высокотемпературное хранение | Животики = 100℃ | 1000hours | 0/20 |
|
Низкая температура хранение |
Животики = -40℃ | 1000hours | 0/20 |
|
Высокотемпературный свет
|
Ta=85℃, IF=90mA, | 1000hours | 0/20 |
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
