| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 3014 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |

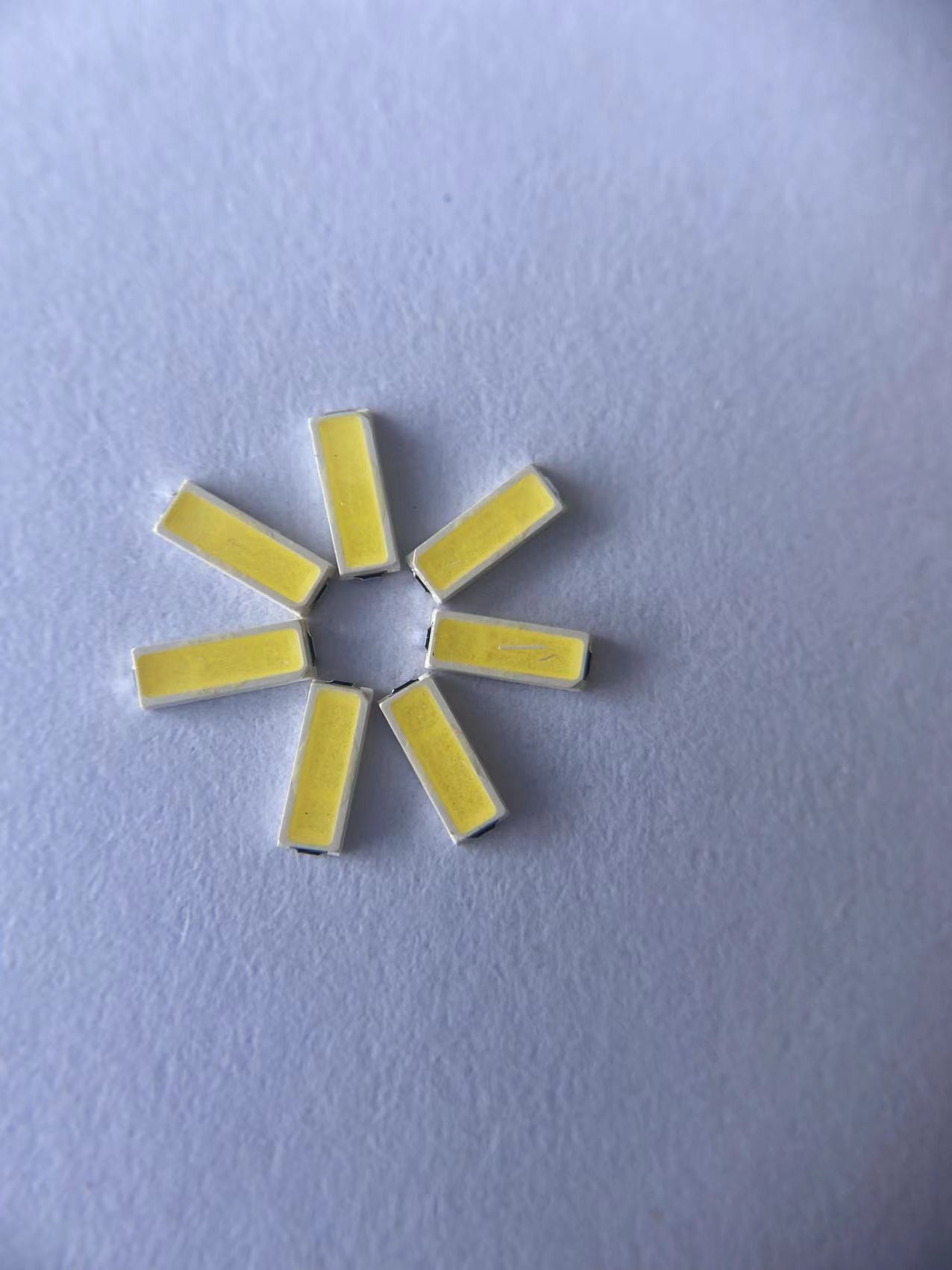

| имя: | СИД 3014 SMD | ПРИМЕНЕНИЕ: | Свет кнопки лифта |
|---|---|---|---|
| напряжение тока nput (v): | 3v | Светящий поток (lm): | 24-26lm |
| Сила: | 60MA | CCT: | 620-625nm |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Выделить: | СИД 3014 кнопки SMD лифта,Обломок СИД кнопки 3014 лифта,СИД 3014 света SMD НАЖИМА ПОДЪЕМА |
||
Быстрые детали:
| Ввод напряжения (v): | 3V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3014 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 150lm/w |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | КРАСНЫЙ ЦВЕТ |
| Сила: | 0.2W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 70 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | автомобиль освещает контржурным светом |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 3.0*1.4*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
| Параметр | Символ | Условие испытаний | Минута | Тип | Макс | Блок |
| Пропускное напряжение | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Светящий поток | ф | IF=60mA | 24 | - | 26 | LM |
| Цветовая температура | CCT | IF=60mA | 2500 | - | 6500 | K |
| Обратное течение | VR | VR=7V | 0 | μA | ||
| Цвет разрывая индекс | Ра | IF=60mA | 80 | - | ||
| Угол взгляда | 2θ1/2 | IF=60mA | 120 | deg | ||
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) |
| Определение срока службы | 25℃, 1000Hrs@60mA | / | 20 |
| Высокая температура | 85℃, 1000Hrs@60mA | / | 20 |
| Низкая температура | -40℃, 1000Hrs@60mA | / | 20 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 |
| Определение срока службы ИМПа ульс | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 |
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
