| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 2835 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| имя: | СИД 2835 SMD | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Светящий поток (lm): | 75-85lm | Применение: | лампа шарика |
| Сила: | 60mA | напряжение тока nput (v): | 9V |
| Гарантия (год): | 2 лет | Рабочее временя (часы): | 20000 |
| Рабочая температура (℃): | -40-85 | Угол наблюдения (°):: | 120 |
| Индекс перевода цвета (Ра):: | 70 80 90 95 | Материал:: | Медный провод Base+gold |
| Выделить: | Обломок привел Smd 2835 85lm,Обломок 2835 для света панели,2835 обломок 0.5w |
||

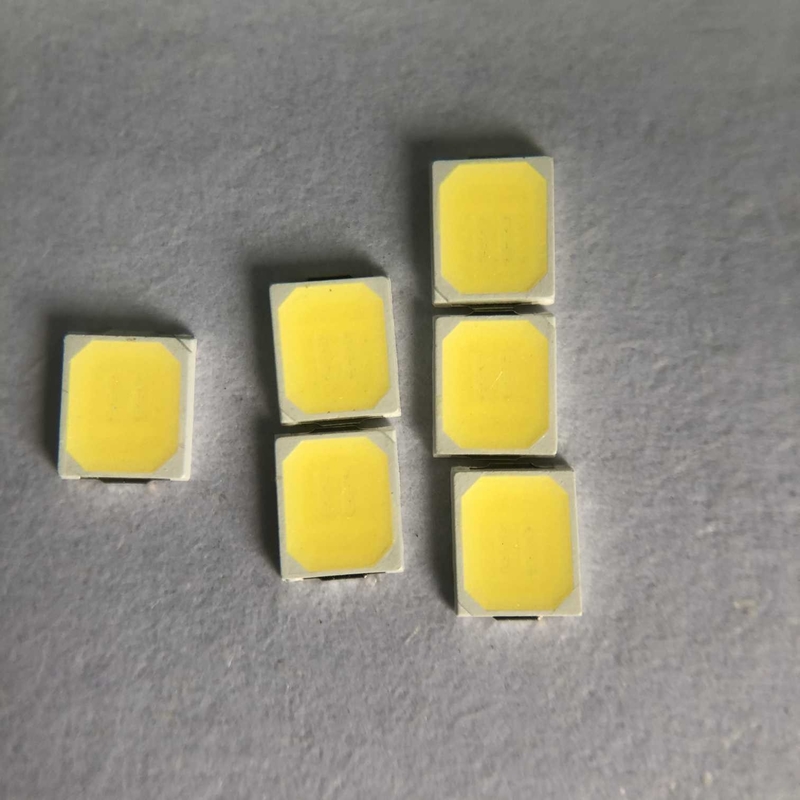

Самый яркий обломок 2835 9v 0.5w 80-85lm СИД SMD для света панели
Введение применения:
Лампа панели СИД лидирующая крытая освещая лампа. Своя наружная рамка сделана из алюминиевого сплава через анодное окисление, и источник света приведен. Дизайн всей лампы красив, прост, атмосферический и роскошн, которая не только имеет хороший световой эффект, но также дает людям красивое чувство.

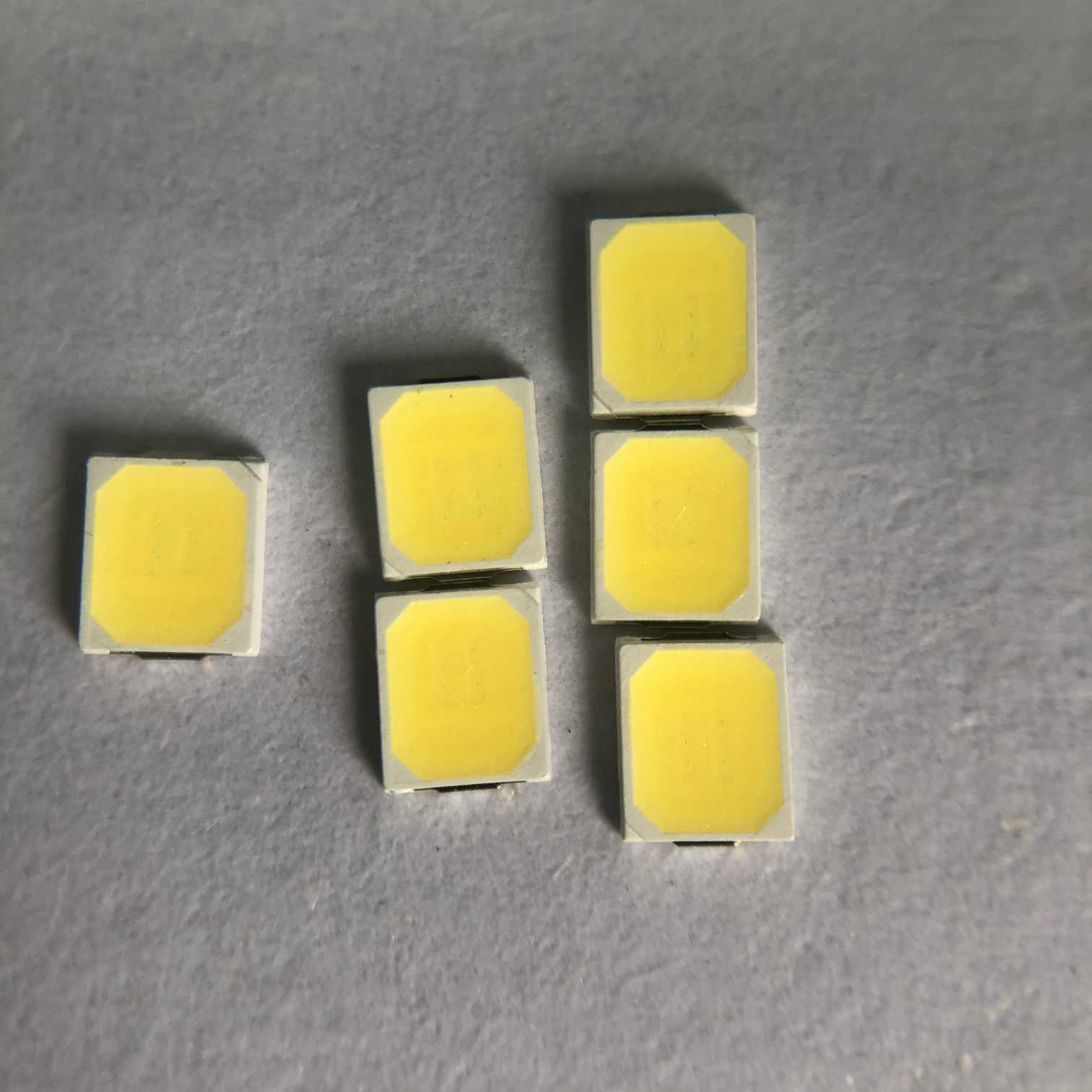

Smd высокой яркости 2835 9v 0.5w привело обломок 80-85lm для лампы шарика
Быстрые детали:
| Ввод напряжения (v): | 9V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 2835 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 160lm/w |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | 2700k 3000k 6500k |
| Сила: | 0.5w |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Пакуя сумка: | 220*240nm |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | ПРОКЛАДКА СИД |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 60MA |
| Размер: | 2.8*3.5*0.65mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета
Абсолютный максимум оценок
|
Деталь
|
Символ
|
Абсолютный максимум оценок
|
Блок
|
| Пропускной ток | ЕСЛИ | 60 | мамы |
| Обратное напряжение | Vr | 15 | V |
| Пульсированный пропускной ток | IFP* | 90 | мамы |
| Диссипация силы | PD | 1 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~115 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 125 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 20 | ℃/W |
Типичные электрооптические кривые характеристик:
Список теста надежности СИД
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Высокая температура
|
85℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Низкая температура
|
-40℃, 1000Hrs@20mA | / | 22 | 0/1 |
|
Жара высокой влажности
|
85℃, 85%RH, 1000Hrs@20mA |
/ | 22 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 | 0/1 |
|
Цикл температуры
|
(- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 22 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×20mA | / | 22 | 0/1 |
|
Тест ESD (HBM)
|
тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
22 | 0/1 |
|
Паяя сопротивление
|
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 | 0/1 |
|
Спад Reflow IV
|
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 22 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
Критеря по теста способности припоя: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Характеристики продукта:
Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-
Высокая яркость, низко- перевод высокого цвета амортизации
Минимальные 70,80,90 95 вариантов CRI
Сильная заварка и хороший свет нежитей стабильности
Серия продукта и логотип компании на фронте
Аттестация CE ROHS LM80
Производственный процесс:
