| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | CE LM80 ROHS |
| Номер модели: | 3030 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| имя: | Цвет СИД 3030 SMD белый | напряжение тока nput (v): | 36V |
|---|---|---|---|
| Светящий поток (lm): | 170-180lm | Сила: | 1W |
| CCT: | 2700K 3000K 6000K | Гарантия (год): | 2 лет |
| Рабочее временя (часы): | 20000 | Индекс перевода цвета (Ра): | 80 |
| Рабочая температура (℃): | -40-85 | Применение: | лампа стирки стены |
| Выделить: | обломок 180lm 3030 приведенный Smd,Обломок 3030 приведенный 36v,3030 Smd привели обломок 36v |
||

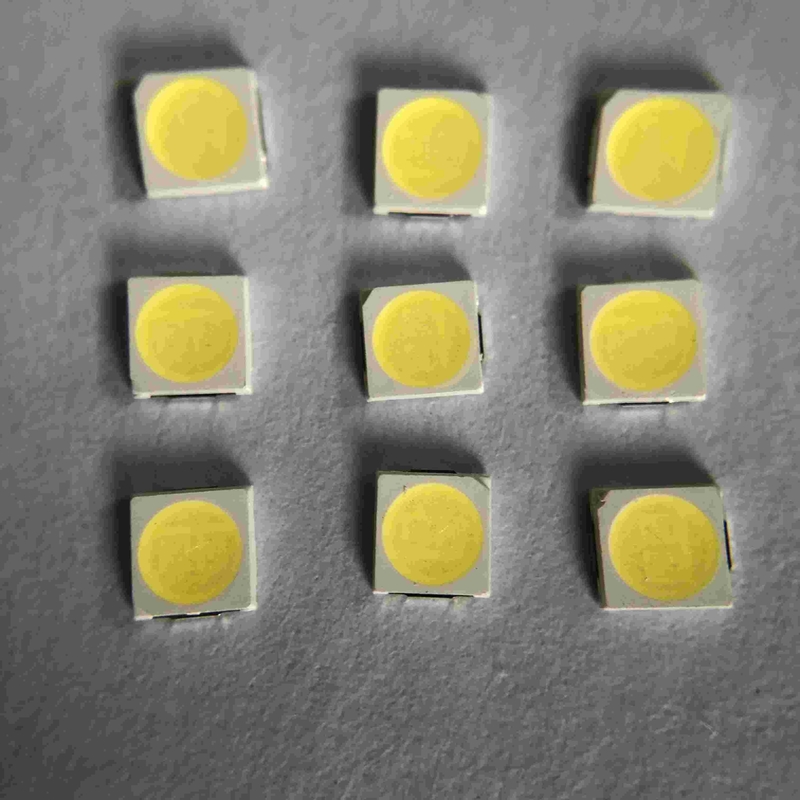

Обломок приведенный наивысшей мощности 36v 30ma 180lm PPT Smd 3030 для лампы стирки стены
Введение применения:
Лампы стирки стены, по мере того как имя подразумевает, позволили свету моют стену как вода. Они главным образом использованы для архитектурноакустического украшения и освещения, так же, как для конспектировать план больших зданий. Потому что СИД имеет характеристики энергосберегающей, высокой светлой эффективности, богатых цветов и длинного срока службы, лампы стены моя других источников света постепенно заменены лампами стены СИД моя. Технические параметры ламп стены СИД моя вообще подобны лампам проекции СИД.
Высокий ОБЛОМОК СИД люмена 36V 30MA 180lm 3030 PPT SMD ИСПОЛЬЗОВАЛ ДЛЯ ЛАМПЫ СТИРКИ СТЕНЫ
Быстрые детали:
| Ввод напряжения (v): | 36V |
| Гарантия (год): | 2-летний |
| Тип: | Smd привело обломок 3030 |
| Освещать обслуживание решений: | Освещение и дизайн сетей |
| Светящая эффективность (lm/w): | 180lm |
| Продолжительность жизни (часы): | 50000 |
| Рабочее временя (часы): | 20000 |
| Материал обломока: | INGAN |
| Испускать цвет: | Теплая белая/естественная БЕЛИЗНА White/COOL |
| Сила: | 1W |
| Угол наблюдения (°): | 120 градусов |
| Индекс перевода цвета (Ра): | 80 |
| Цветовая температура: | 2700-6500K |
| Место происхождения: | Сучжоу, Цзянсу |
| Применение: | Свет спортзала |
| Тип пакета: | Пакет держателя Suface |
| Пропускной ток: | 30MA |
| Размер: | 3.0*3.0*0.7mm |
| Упаковка: | 4000 ПК/крен |
Техническая характеристика изделия:
Структура пакета:
Абсолютный максимум оценок:
| Деталь | Символ | Абсолютный максимум оценок | Блок |
| Пропускной ток | ЕСЛИ | 30 | мамы |
| Обратное напряжение | Vr | 5 | V |
| Пульсированный пропускной ток | IFP* | 30 | мамы |
| Диссипация силы | PD | 0,5 | W |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -40~85 | ℃ |
| Температура хранения | TST | -40~85 | ℃ |
| Электростатическая разрядка | ESD | 2000 (HBM) | V |
| Температура соединения | Tj | 120 | ℃ |
| Сопротивление СИД термальное | S-j Rth | 33 | ℃/W |
Список теста надежности СИД:
| Деталь теста | Условия испытаний | Стандарт | Qty (ПК) | Ac/Re |
| Определение срока службы | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Высокая температура | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Низкая температура | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Жара высокой влажности |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Хранение низкой температуры | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Цикл температуры | (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Термальный удар | -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Определение срока службы ИМПа ульс
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Тест ESD (HBM) | тест и 3times 2000V, 200V/Step, передних & обратных |
AEC (Q101-001) |
20 | 0/1 |
| Паяя сопротивление |
260±5℃, 10S, 3times Пре-обработка 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Спад Reflow IV |
260±5℃, 10S, 1time Пре-обработка 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Критеря по суждения | ||||
| Пропускное напряжение VF | Макс-рост VF < 1=""> | |||
| Обратное настоящее инфракрасн | Макс-рост инфракрасн < IRmax=""> | |||
| Светящая интенсивность IV | IV спад < 40=""> | |||
|
※ Паяет критерю по теста способности: охват нет чем 95% Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов) |
||||
Упаковка:
Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.
Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает
Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование
Процесс продукта:
