| Место происхождения: | Сучжоу |
|---|---|
| Фирменное наименование: | PHOENIX |
| Сертификация: | LM80 CE ROHS |
| Номер модели: | 5730 |
| Количество мин заказа: | 4000pcs |
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | 4000PCS /ROLL |
| Время доставки: | 7-10 дней |
| Условия оплаты: | Западное соединение, MoneyGram, T/T |
| Поставка способности: | 800KK В МЕСЯЦ |
| имя: | СМД светодиод 5730 | ССТ: | 6500к 3000к 4000к |
|---|---|---|---|
| Световой поток (лм): | 65-70лм | Заявление: | сканер свет |
| Сила: | 150 мА | Входное напряжение (В): | 3В |
| Гарантия (год): | 2 года | Рабочее время (часы): | 20000 |
| Угол обзора (°):: | 120 | Рабочая температура (℃): | -40-85 |
| Выделить: | 3V 150MA SMD 5730 чипов,6500k 5730 светодиодных чипов,сценический свет 5730 светодиодных чипов |
||

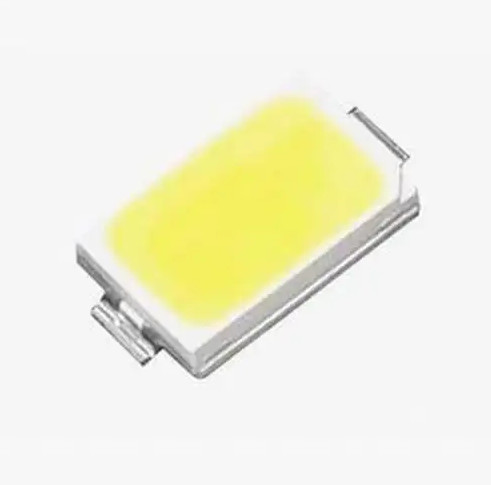

3В 150МА СМД 5730 откалывает 6000-6500к 65-70льм для света влияния этапа
Введение в приложение:
Большинство сценических эффектов представляют собой слайды, большие и яркие, и принцип такой же, как и у обычных слайдов.Когда требуется подвижная проекция, используется специальный проекционный слайд.Существует много видов сценических эффектов.Например, есть слайды с изображением неба с различным фоном неба, слайды с субтитрами, используемые для текстовых описаний в драматических представлениях, слайды с поворотным столом, демонстрирующие специальные эффекты, такие как движущиеся облака, волны и красные флаги, слайды с бегущей водой, показывающие микроволновые волны и эффекты молнии. эффекты дождя и снега, эффекты поворотного стола, эффекты двойного кольца и т. д.
обломок 6000-6500k 65-70lm СИД 5730 3V 150MA SMD для света влияния этапа
Краткие сведения:
| Входное напряжение (В): | 3В |
| Гарантия (год): | 2 года |
| Тип: | Смд светодиодный чип 5730 |
| Сервис световых решений: | Освещение и схемотехника |
| Световая эффективность (лм/Вт): | 140лм/Вт |
| Срок службы (часы): | 50000 |
| Время работы (часы): | 20000 |
| Материал чипа: | ИНГАН |
| Цвет излучения: | 10000-15000к |
| Сила: | 0,5 Вт |
| Угол обзора (°): | 120 градусов |
| Индекс цветопередачи (Ra): | 80 |
| Упаковочный мешок: | 220*240нм |
| Место происхождения: | Сучжоу, Цзянсу |
| Заявление: | СВЕТОДИОДНАЯ ПОЛОСА |
| Тип упаковки: | Пакет для установки на поверхность |
| Прямой ток: | 150 мА |
| Размер: | 5,7*3*0,75 мм |
| Упаковка: | 4000 шт/рулон |
Спецификация продукта:
Структура пакета
Абсолютные максимальные значения
| Вещь | Технические характеристики | Материал | Количество |
| Чип | InGaN | InGaN | 1 в 1 |
| Отражатель | Белый | ППА | |
| Рамка | C2680 | Посеребренная медь | |
| Золотая проволока | 0,8 мил | сплав | |
| фосфор | белый | Йеллом | |
| Инкапсулятор | Молочно-белый | Смола | |
| Несущая лента | Согласно спецификациям EIA 481-1A | Токопроводящая черная лента | 4000 шт на катушке |
| Катушка | Согласно спецификациям EIA 481-1A | Проводящий черный | 4000 шт на катушке |
| Этикетка | Репс стандарт | Бумага | |
| Упаковочный мешок | 220x240мм | Алюминиевый ламинированный пакет/без молнии | Одна катушка одна сумка |
| картон | Репс стандарт | Бумага | Не указано |
ТипичныйЕэлектро-Окривые оптических характеристик:
Список тестов надежности светодиодов
| Тестовый элемент | Условия испытаний | Стандарт | Кол-во (шт.) | Ac/Re |
| Жизненный тест | 25 ℃, 1000 часов при 150 мА | / | 20 | 0/1 |
| Высокая температура | 85 ℃, 1000 часов при 150 мА | / | 20 | 0/1 |
| Низкая температура | -40 ℃, 1000 часов при 150 мА | / | 20 | 0/1 |
| Высокая влажность тепла |
85 ℃, 85% относительной влажности, 1000 часов при 150 мА |
/ | 20 | 0/1 |
| Низкотемпературное хранение | -40 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 202 |
20 | 0/1 |
| Высокотемпературное хранение | 100 ℃, 1000 часов |
ДЖЕЙТА ЭД-4701 200 201 |
20 | 0/1 |
| Температурный цикл | (-40'C 30 минут --25'C (5 минут) -- 100'C (30 минут), скорость изменения температуры: 3+/-0,6'C/мин) |
ДЖЕЙТА ЭД-4701 100 105 |
20 | 0/1 |
| Тепловой удар | -40'C (15 минут) --100'C (15 минут), время изменения <5 минут, 300C | МИЛ-СТД-202G | 20 | 0/1 |
|
Импульсный тест на долговечность
|
Tp=1 мс, DC=0,1, D=Tp/T при 3×150 мА | / | 20 | 0/1 |
| Тест ESD (HBM) | 2000 В, 200 В/шаг, прямое и обратное тестирование 3 раза |
АЭК (Q101-001) |
20 | 0/1 |
| Сопротивление пайке |
260 ± 5 ℃, 10 с, 3 раза Предварительная обработка 30 ℃, 70% относительной влажности |
ДЖЕЙТА ЭД-4701 300 302 |
20 | 0/1 |
| Распад оплавления IV |
260 ± 5 ℃, 10 с, 1 раз Предварительная обработка 30 ℃, 70% относительной влажности, 168 часов |
/ | 20 | 0/1 |
| Критерии оценки | ||||
| Прямое напряжение ВФ | ВФМаксимальное увеличение < 1,1x | |||
| Обратный ток Iр | Максимальное увеличение IR < IRmax | |||
| Сила света IВ | IV Распад <40% | |||
|
※ Критерии проверки способности припоя: охват не менее 95% Примечание. Измерение должно проводиться после того, как испытуемые образцы были возвращены в нормальные условия окружающей среды (обычно через два часа). |
||||
Предостережения:
Инкапсулированный материал светодиодов - силикон.Поэтому светодиоды имеют мягкую поверхность на
Верх упаковки.Давление на верхнюю поверхность будет влиять на надежность светодиодов.Следует принять меры предосторожности, чтобы избежать сильного давления на инкапсулированную часть.Поэтому при использовании всасывающей насадки давление на силиконовую смолу должно быть надлежащим.
Паяльник:
При ручной пайке температура утюга должна быть ниже 300 ℃ в течение 3 секунд.
Ручная пайка должна выполняться только один раз
Инструкции по пайке оплавлением SMT SMT :
Пайка оплавлением не должна выполняться более двух раз.
При пайке не нагружайте светодиоды во время нагрева.
Рекомендуемый профиль пайки оплавлением следующий:
Меры предосторожности при обращении:
Захватите компонент вдоль боковой поверхности с помощью щипцов или соответствующих инструментов.
Не прикасайтесь и не прикасайтесь к силиконовой поверхности линзы.Это может повредить внутреннюю схему
Не складывайте вместе собранные печатные платы, содержащие светодиоды.Удар может поцарапать силиконовую линзу или повредить внутреннюю схему.
Особенности продукта:
Примите обломок и рамку хорошего качества, антистатическую хорошую стабильность Сверхнизкое затухание
Высокая яркость, низкое затухание, высокая цветопередача
Минимум 70,80,90 вариантов CRI 95
Сильная сварка и хорошая стабильность света нежити
Серия продуктов и логотип компании спереди
Сертификация CE ROHS LM80
Производственный процесс:
